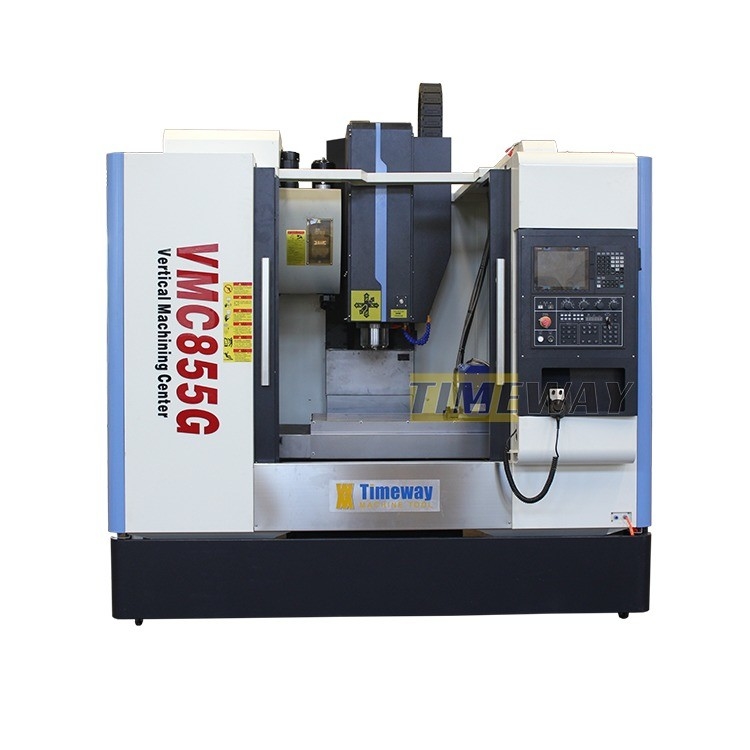

VMC850G Centro de mecanizado CNC de 5 ejes con alta precisión
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | timeway |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $80,000.00/sets 1-2 sets |
|
Información detallada |
|||
| Condición: | Nuevo | En el caso de las máquinas de la categoría 84: | BT1capacidad de producción |
|---|---|---|---|
| No. de herraduras: | No casado | El tipo: | Válvulas de acoplamiento |
| Peso (T): | 4200 kg | Tamaño de la mesa (mm): | 1000x500 |
| Sistema de control CNC: | Fanuc | Vía de la mesa (X) (mm): | 800 |
| Vía de la mesa (Y) (mm): | 500 | Vía de la mesa (Z) (mm): | 500 |
| Precisión de posicionamiento (mm): | ±0.003 | La capacidad de repetición (X/Y/Z) (mm): | ±0.001 |
| Rango de velocidad del husillo (rpm): | El valor de las emisiones de CO2 de los vehículos de motor de las categorías M1 y N2 será el siguien | Max. Table Load (kilogramos): | 500 KG |
| Velocidad de alimentación (mm/min): | Se aplicarán las siguientes medidas: | Min. Tiempo de cambio de herramientas: | 0.5 |
| Capacidad del cargador de herramientas: | 24 | Puntos de venta clave: | Automático, precio competitivo, alta precisión, fácil de operar |
| Garantización: | 1 año | Tipo de comercialización: | Nuevo producto 2024 |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Capacidad de mecanizado: | Carga media |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 0 | Torque de corte: | 12 Nm |
| Velocidad de alimentación rápida ((mm/min): | Se aplicarán las siguientes medidas: | Nombre del producto: | Centro de mecanizado de CNC vertical de 3 ejes |
| Tipo de máquina: | Centro de mecanización vertical | Modelo: | VMC850G |
| El color: | solicitud de los clientes | Sistema de control: | SIEMENS GSK FANUC (opcional) |
| Velocidad del eje: | 8000 rpm | tamaño de la mesa de trabajo: | 1000*500m m |
| Servicio postventa: | 1 año | Tipo de guía: | El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de |
| Capacidad de carga: | 500 kg de peso | ||
Descripción de producto
Descripción de los productos

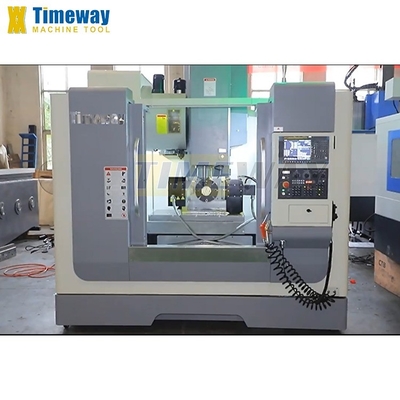

Centro de mecanizado CNC de 5 ejes con mesa giratoria
Centros de mecanizado vertical Máquinas de fresado CNC
Aplicaciones del centro de mecanizado vertical:
El centro de mecanizado vertical de la serie VMC es un centro de mecanizado vertical controlado por CNC (dispositivo de control numérico por computadora) y que realiza el procesamiento de corte.el tapping y el fresado; puede resolver el procesamiento de piezas complejas, precisas, de pequeños lotes y de varias variedades.
Equipado con un cuarto eje para el mecanizado de piezas redondas.
Equipado con una mesa giratoria NC tipo cuna del eje B+C.

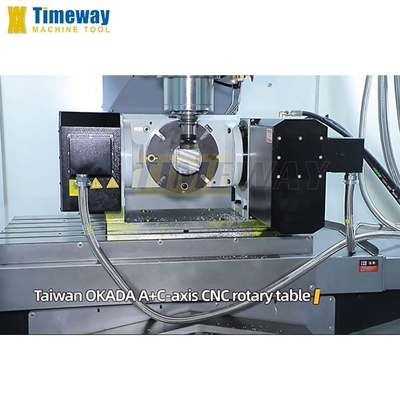

Equipado con una mesa giratoria NC del eje A+C.
Equipado con cabeza giratoria (eje B) + mesa giratoria NC (eje C).
Equipado con un cuarto eje para el mecanizado de piezas redondas.
Equipado con una mesa giratoria NC tipo cuna del eje B+C.
Equipado con una mesa giratoria NC del eje A+C.
Equipado con cabeza giratoria (eje B) + mesa giratoria NC (eje C).
Parámetro técnico
Especificación | Unidad | VMC850G |
Tipo de guía del eje X/Y/Z | / | Esquinas de guía lineal |
Capacidad | ||
Viaje en el eje X | En el caso de los | 800 |
Viaje en el eje Y | En el caso de los | 500 |
Viaje en el eje Z | En el caso de los | 500 |
Cuadro | ||
Tamaño de la mesa | En el caso de los | 1000 × 500 |
Capacidad de carga | En kg | 500 |
Las ranuras en T (número/ancho/tiro) | En el caso de los | 5-18 a 100 |
Distancia entre la nariz del husillo y el centro de la mesa | En el caso de los | 110 a 610 |
El eje | ||
Distancia del centro del husillo a la columna | En el caso de los | 524 |
De las partidas 1 a 5 | / | BT1 - - - - - - - - - - - |
Velocidad del husillo | r/min | 8000 |
Potencia del motor principal | El peso | 7.5 / 11 |
Se aplicará el método siguiente: | ||
Potencia del servomotor en el eje X/Y/Z (MITSUBISHI) | El peso | 2/2/3 |
Servomotor en el eje X/Y/Z (FANUC) | Nm | β12/β12/β22 |
Velocidad de alimentación rápida en el eje X/Y/Z | el número de unidades | El número de la solicitud es: |
Velocidad de alimentación de corte en el eje X/Y/Z | Se aplican las siguientes medidas: | 0 a 10000 |
Precisión | ||
Precisión de posicionamiento del eje X/Y/Z | En el caso de los | ± 0,003/300 |
Precisión de posicionamiento repetido en el eje X/Y/Z | En el caso de los | ± 0,003/300 |
Revista de herramientas (ATC) | ||
Estilo de control aéreo | / | Disco |
Capacidad del ATC | herramientas | 24 |
Tiempo de cambio de herramienta (herramienta a herramienta) | el segundo | 1.4 |
Peso máximo de la herramienta | En kg | 8 |
Diámetro máximo de la herramienta | En el caso de los | Se aplicará el método de ensayo de la norma de calidad. |
Duración máxima de la herramienta | En el caso de los | 300 |
Las demás | ||
Fuente de alimentación | KVA | 20 |
La presión del aire requiere | peso en kg/cm2 | Entre 6 y 8 |
Sistema de equilibrio del eje Z | / | No es |
Peso de la máquina | En kg | 4200 |
Dimensión general (LxWxH) | En el caso de los | 2800 × 2250 × 2600 |
Sistema CNC | / | FANUC y Mitsubishi |
Imágenes detalladas

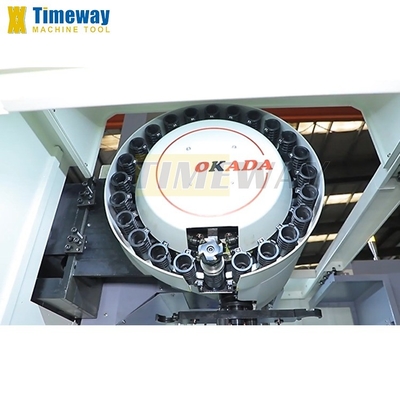

La revista de herramientas de Taiwán

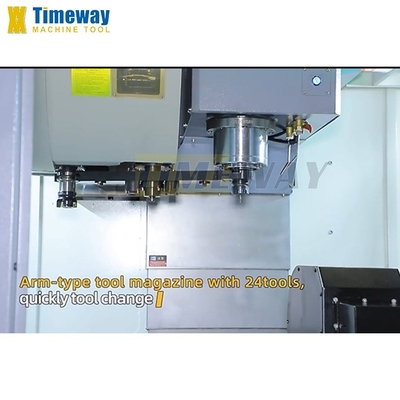

1. estándar con el cargador de herramientas Taiwan 24, doble brazo de sujeción para hacer un cambio rápido.
Tiempo de cambio de herramienta sólo 3 segundos.
2Marca: Okada
Sistema de control
Control CNC: KND,GSK, HNC ((China), SIEMENS, FANUC;
Diferentes sistemas CNC para que los clientes elijan.
El objetivo de las medidas es el cumplimiento de los objetivos de la Directiva.
Menor vibración, combinación más fuerte
1. el cono del husillo es BT50;2- Velocidad del eje 8000 rpm, puede ampliarse a 10000 rpm o 12000 rpm;
TABLA DE TRABAJO
El material de la máquina herramienta de fundición es hierro fundido HT300 de alta calidad de alta resistencia, con una gran resistencia a la tracción y una alta precisión dimensional.Aumentar la rigidez y la rigidez Buena resistencia al desgaste y larga vida útil.
4 EJES DE RETRACCIÓN+Mesa rotativa CNC
La torsión del cuarto eje y la mesa giratoria NC son opcionales.

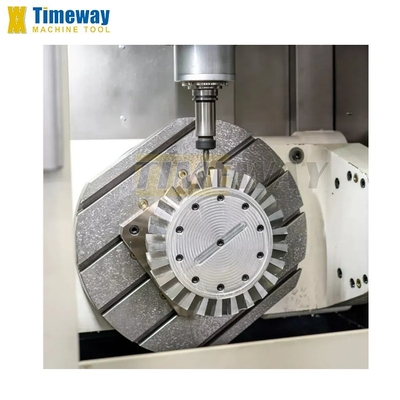

5 EJES de giro + tabla de rotación CNC
La configuración específica se puede personalizar según los requisitos del cliente.
TAIWAN RELES LINEARES de precisión
1. el tren de guía lineal de rodillos de alta velocidad de Taiwán, la precisión de posicionamiento puede alcanzar la clase μm
2Marca: HIWIN o PMI
2Marca: HIWIN o PMI
SCHNEIDER Componentes eléctricos
1. con componentes eléctricos de seguridad Schneider
2. enchufe rápido como estándar
Encuentro completo
El recinto completo es estándar.
Tipo de cadena transportador de trozos
El transportador de chips tipo cadena es opcional.
Accesorios
* Controlador CNC: KND, GSK, HNC (China), SIEMENS, FANUC; *24 ATC de herramientas (tipo de disco); *Cabina completa; *Explosión de aire en el centro del husillo; *Lámpara de trabajo; *Lámpara piloto; *Interfaz USB y LAN; * Generador de pulso manual (MPG); *Sistema de lubricación automática centralizada. *Sistema de refrigeración. *Intercambiador de calor para el gabinete eléctrico; * Bloques y pernos de nivelación; * Caja de herramientas y herramientas; * HIWIN conduce el equipo; *Manual de operación (en inglés) | · Torsión en el cuarto eje · Mesa giratoria NC · Eje de accionamiento directo · Boquilla circular de refrigerante · Liquido de refrigeración a través del husillo (CTS) · Refrigeración de aceite de husillo · Aire acondicionado para gabinete eléctrico · Sistema de medición automático · transportador de chips de tipo tornillo · transportador de chips de tipo cadena · Puerta de seguridad · Escondedor de aceite |
Nuestros servicios
1- Reemplazo gratuito de las piezas disponibles durante el período de garantía. - Precio de coste de las piezas disponibles después del período de garantía.Acción rápida y respuesta a las preguntas técnicas en cualquier momento durante toda la vida útil de la máquina. 3. Centro de servicio post-exterior disponible en algunas regiones. 4. Servicio de ingenieros en el extranjero disponible a petición del cliente ((coste relativo generado por el cliente).
Introducción de la empresa
Display de fábrica:
Perfil de la fábrica:
Nuestra fábrica se estableció en 2014. Tiene técnicos profesionales, un equipo de investigación y desarrollo, fabrica y vende equipos CNC y proporciona servicios profesionales personalizados.Nuestros productos se utilizan ampliamente en el procesamiento de moldes, productos 3C, maquinaria agrícola, maquinaria de petróleo, procesamiento de piezas de automóviles, industria aeroespacial, etc., vendiendo a más de 60 países y regiones en el país y en el extranjero.
El texto Introducción:
Perfil de la empresa:
Timeway Machine Tool Co., Ltd es una empresa profesional de fabricación de máquinas herramienta, los principales productos incluyen torno, fresadora, máquina de rectificación, etc.,y según las necesidades del cliente también podemos diseñar y fabricar varias máquinas de propósito especial, para prestar servicios relativos de actualización y transformación de la tecnología en el campo de las máquinas herramienta.
Cliente visitado:
Hasta ahora, hemos recibido muchos clientes del extranjero, y todos ellos están muy satisfechos con nuestra empresa y productos
Las exposiciones:
Desde el establecimiento del Ministerio de Comercio Exterior, hemos participado en varias exposiciones nacionales e internacionales como la Feria de Cantón de Otoño, la Exposición de Beijing,Exposición de Shanghai, Moscú, Etiopía y Rusia, y han mantenido relaciones de cooperación amistosas a largo plazo con los clientes de la exposición.
Preguntas frecuentes
P: ¿Por qué elegir Timeway Machine?
A: 1. Alta calidad con precio competitivo; 2. Equipo profesional de I + D y 25 años de experiencia en exportación; 3. Exportado a más de 60 países; 4. Certificados CE, ISO; 5.Servicio en línea las 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantía de calidad; 7. Ingenieros en el extranjero disponibles para resolver problemas;P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.P: ¿Cuál es el MOQ?R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)P: ¿Qué hay de las condiciones de pago?A: (1) T/T con 30% de pago por adelantado, y 70% de pago del saldo a pagar antes del envío; (2) LC irrevocable a la vista; (3) Western Union, MoneyGram, etc.P: ¿Qué hay de la garantía?R: El período de garantía es de un año después de la entrega.
Quiere saber más detalles sobre este producto
