Timeway AL-2500H Torno horizontal de alta precisión de trabajo pesado de 75 kW Potencia del motor del eje
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | Timac |
| Número de modelo: | El número de unidades de producción |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $450,000.00/sets 1-2 sets |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 10000 | Rango de velocidad del husillo (rpm): | 0.8 - 160 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Carga media | El tipo: | En el plano horizontal |
| Potencia del motor del husillo ((kW): | 75 | Válvula de tensión: | 220V/440V |
| Dimensión ((L*W*H): | Se trata de un sistema de control de las emisiones de gases de escape. | Peso (kg): | 40000kg |
| Garantización: | 1 año | Puntos de venta clave: | Fácil de operar |
| Tipo de comercialización: | Producto ordinario | Informe de ensayo de la máquina: | Proveedor |
| Inspección de salida por vídeo: | Proveedor | Garantía de los componentes centrales: | 1 año |
| Oscilación máximo sobre cama: | Con una anchura de 25 mm | Diapositiva de la cruz de Max. Swing Over: | Las demás: |
| Distancia entre los centros: | 10 000 mm | Par máximo de la palanca: | Las demás medidas de seguridad |
| Anchura de la cama: | Las demás: | Capacidad de carga: | 32 toneladas |
| En el caso de las máquinas de la categoría 84: | 75° | Rango de alimentación longitudinal: | 0.125-48 (18) mm |
| Rango de alimentación cruzada: | 0.063-24 (18) mm | Hilo métrico: | 2-40m m |
| Condición: | Nuevo | Industrias aplicables: | Uso doméstico, comercio minorista, obras de construcción |
| Ubicación de la sala de exposición: | Francia, Perú, Arabia Saudita, España, Corea del Sur | Componentes básicos: | Cubierta |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 100 milímetros | Duración máxima girada (mm): | Las demás: |
| Año: | 2019 | ||
Descripción de producto
Resumen de las actividades
Esta máquina es un torno universal con una capacidad de carga de 25/32/40 toneladas, después de utilizar el soporte de rodillos y el descanso constante, la capacidad de carga es de 40 toneladas.Es adecuado para herramientas de acero de alta velocidad y de acero de aleación duraPara las piezas de eje de diferentes materiales, partes cilíndricas y discales, anillo exterior giratorio, cara de extremo, ranura, corte.y el uso del soporte de herramientas superior (a través de la rueda colgante) para girar varios hilos de menos de 600 mm de longitud.
Características:
1. El lecho de la máquina es una estructura integral de tres rieles rectangulares en forma de caja, que se fundió en fundición de una sola vez con hierro fundido de alta calidad (HT 300).La estabilidad es buena.La anchura del carril de guía es de 1600 mm, la rigidez es buena y la capacidad antivibración es fuerte; la molienda de precisión por máquinas de molienda de guía importadas garantiza una larga vida útil,alta precisión y buena retención.
2El mecanismo de accionamiento principal de la máquina-herramienta es accionado por un motor de 75 kW de corriente continua.22.2, 3 pasos de cambio de velocidad, y la relación de velocidad mecánica y eléctrica es 1:200El eje obtiene un rango de regulación de velocidad sin pasos de 0,8 a 160 r/min.
1. El lecho de la máquina es una estructura integral de tres rieles rectangulares en forma de caja, que se fundió en fundición de una sola vez con hierro fundido de alta calidad (HT 300).La estabilidad es buena.La anchura del carril de guía es de 1600 mm, la rigidez es buena y la capacidad antivibración es fuerte; la molienda de precisión por máquinas de molienda de guía importadas garantiza una larga vida útil,alta precisión y buena retención.
2El mecanismo de accionamiento principal de la máquina-herramienta es accionado por un motor de 75 kW de corriente continua.22.2, 3 pasos de cambio de velocidad, y la relación de velocidad mecánica y eléctrica es 1:200El eje obtiene un rango de regulación de velocidad sin pasos de 0,8 a 160 r/min.
Descripción del producto

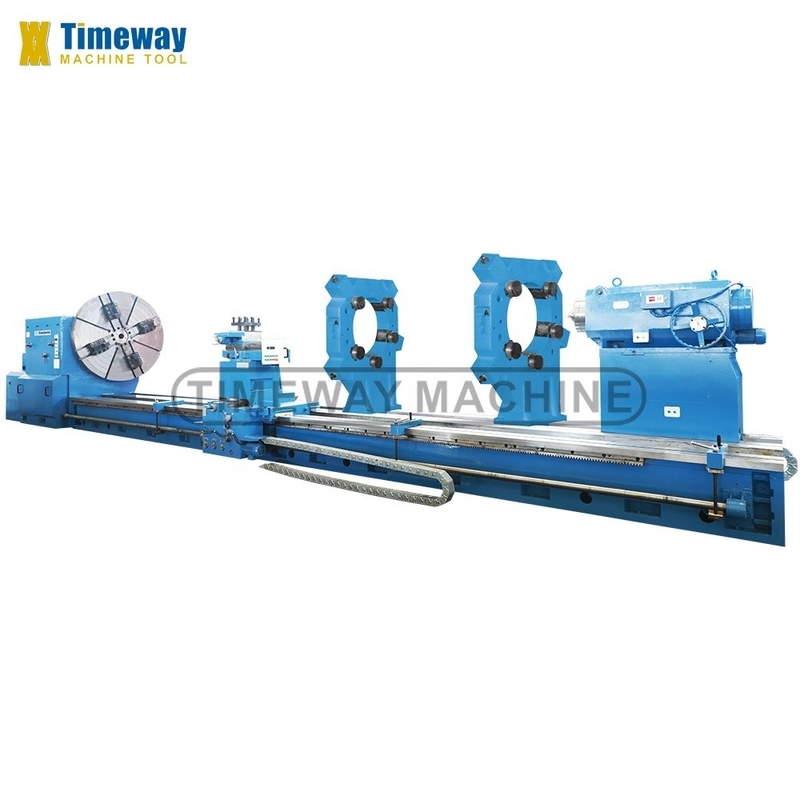

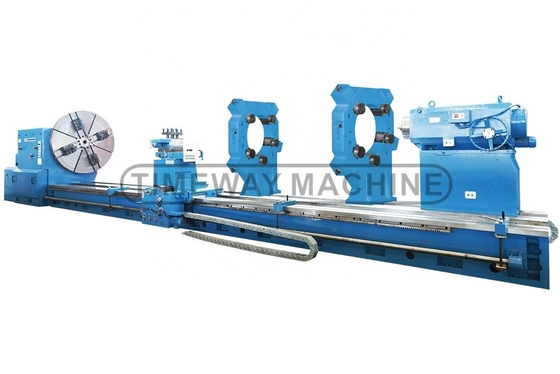

Las máquinas de torsión horizontal de gran tamaño para trabajo pesado AL-2500H
Especificación
Especificación | Unidad | El número de unidades de producción |
Max. Muévete por la cama. | En el caso de los | 2500 |
Max. girar sobre el deslizamiento cruzado | En el caso de los | 2200 |
Distancia entre centros | En el caso de los | 10000 |
Par máximo de la palanca | N.m. | 80000 |
Ancho del lecho | En el caso de los | 1600 |
Capacidad de carga | toneladas | 32 |
De las partidas 1 a 5 | - | 75° |
Rango de alimentación longitudinal | En el caso de los | 0.125-48 (18) |
Rango de alimentación cruzada | En el caso de los | 0.063 a 24 (18) |
El hilo métrico | En el caso de los | Entre 2 y 40 |
Accesorios
Accesorios estándar:
• Cuatro mandíbulas con mandíbula independiente
• Descanse constantemente
• Centro muerto de la cola
• Sistema de refrigeración
• Lámpara de trabajo
• El motor eléctrico
• Herramientas y caja de herramientas
• Cuña y pernos de nivelación
• Manual de funcionamiento (en inglés)
• Descanse constantemente
• Centro muerto de la cola
• Sistema de refrigeración
• Lámpara de trabajo
• El motor eléctrico
• Herramientas y caja de herramientas
• Cuña y pernos de nivelación
• Manual de funcionamiento (en inglés)
Accesorios opcionales:
• Placa de la cara
• Indicador digital de 2 o 3 ejes
• Protección de los chucks
• Protector del poste de herramientas
• Protector trasero contra salpicaduras
• Apoyo de rodillos
• Indicador digital de 2 o 3 ejes
• Protección de los chucks
• Protector del poste de herramientas
• Protector trasero contra salpicaduras
• Apoyo de rodillos
Tres rieles deslizantes:
La gran carga pesada adopta la estructura de tres rieles deslizantes, el ancho de la cama es de hasta 1600 mm, alta rigidez y fuerte antivibración para que la capacidad de carga sea de 40 toneladas.Los rieles de los tornos están endurecidos a media frecuencia (HRC68)Por lo tanto, el trabajo pesado tiene una larga vida útil, alta rigidez y buena estabilidad.

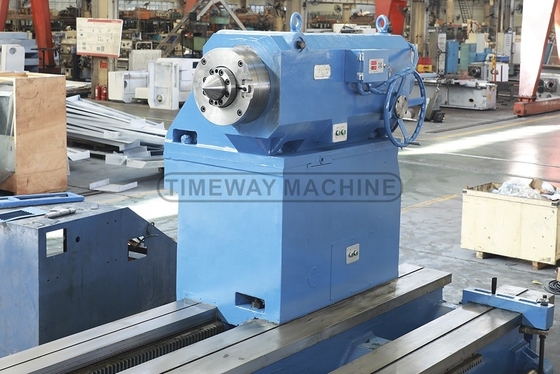

- ¿Por qué no?
Alta rigidez y gran capacidad de carga.
Diámetro de la cola: 400 mm
Ángulo cónico en el centro: 75°
El desplazamiento efectivo de la cola: 300 mm.
Trazo transversal de movimiento de la cola: 15 mm
Diámetro de la cola: 400 mm
Ángulo cónico en el centro: 75°
El desplazamiento efectivo de la cola: 300 mm.
Trazo transversal de movimiento de la cola: 15 mm
Cabina eléctrica:
Diseño de alambre claro, marcas CE de los componentes eléctricos.
Motor principal de corriente continua de 75 kW:
Los tornos de trabajo pesado pueden ganar velocidad de husillo 0,8-160rpm con sin pasos, la estructura de transmisión principal es impulsada por el motor principal DC 75KW,torque grande y fuerza de giro fuerte para el corte de trabajo pesado, la velocidad del husillo se ajusta mediante el ajuste de la presión y el magnetismo.

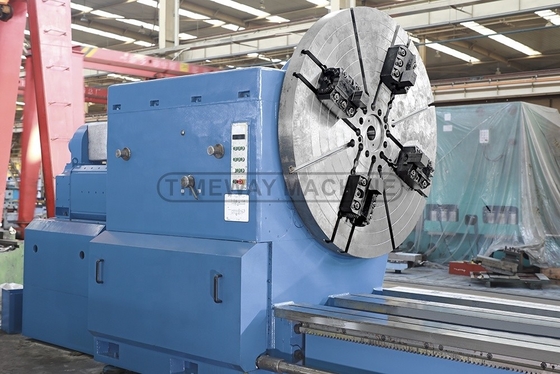

Caja de eje:
Para los tornos gigantes, el husillo a través del diámetro del agujero 85 mm, estructura de caja dividida, alta rigidez de contacto; El husillo que utiliza el tipo de soporte delantero y trasero de soporte de dos puntos estructura mecánica,de modo que los grandes tornos radial de salida y eje axial de salida, alta precisión de rotación, amortiguación de alta frecuencia y rectificación de precisión del engranaje, alta precisión, funcionamiento sin problemas, bajo ruido.

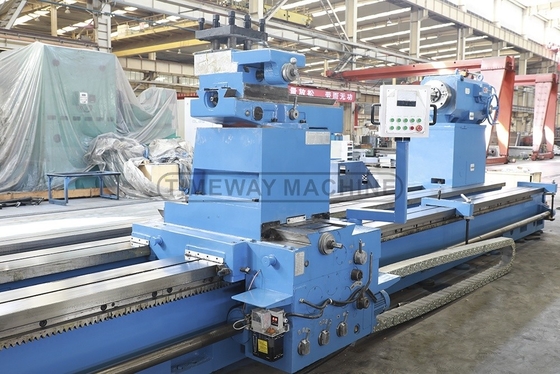

El transporte:
El sistema de alimentación del torno está conectado a la unidad principal a través de la barra de luz, de modo que la alimentación está directamente relacionada con la velocidad del eje, y la velocidad de alimentación es conveniente para seleccionar.Dos filas de bastidores de alta precisión están instalados en la parte delantera y trasera de los tornos gigantes pesados, los bastidores delanteros impulsan la alimentación del carruaje para realizar hilos de giro, y el bastidor trasero impulsa el movimiento motorizado enemigo.
Embalaje y entrega
Esta es la imagen del embalaje en nuestra fábrica! Puedes ver que nuestro paquete está estandarizado y centralizado, luego serán enviados a tu lugar designado.
Perfil de la empresa
Timeway Machine Tool Co., Ltd es una empresa profesional de fabricación de máquinas herramienta, los principales productos incluyen torno, fresadora, máquina de rectificación, etc.,y según las necesidades del cliente también podemos diseñar y fabricar varias máquinas de propósito especial, para prestar servicios relativos de actualización y transformación de la tecnología en el campo de las máquinas herramienta.
Nuestra fábrica se estableció en 2014. Tiene técnicos profesionales, un equipo de investigación y desarrollo, fabrica y vende equipos CNC y proporciona servicios profesionales personalizados.Nuestros productos se utilizan ampliamente en el procesamiento de moldes, productos 3C, maquinaria agrícola, maquinaria de petróleo, procesamiento de piezas de automóviles, industria aeroespacial, etc., vendiendo a más de 60 países y regiones en el país y en el extranjero.
Certificaciones
Desde que nuestra empresa se estableció, hemos obtenido muchos certificados. La imagen anterior es para su referencia. Continuaremos proporcionando excelentes máquinas herramientas para usuarios nacionales y extranjeros.
Preguntas frecuentes
P: ¿Por qué elegir Timeway Machine?
A: 1. Alta calidad con precio competitivo; 2. Equipo profesional de I + D y 25 años de experiencia en exportación; 3. Exportado a más de 60 países; 4. Certificados CE, ISO; 5.Servicio en línea las 24 horas (Skype), WhatsApp, Wechat, Trademanager); 6. 12 meses de garantía de calidad; 7. Ingenieros en el extranjero disponibles para resolver problemas;P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.P: ¿Cuál es el MOQ?R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)P: ¿Qué hay de las condiciones de pago?R: 1) T/T con 30% de pago por adelantado y 70% de pago del saldo antes del envío; 2) LC irrevocable a la vista; 3) Western Union, MoneyGram, etc.P: ¿Qué hay de la garantía?R: El período de garantía es de un año después de la entrega.
