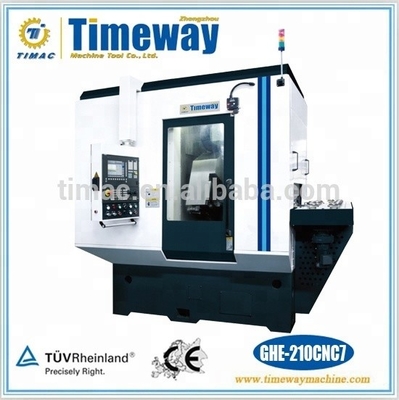

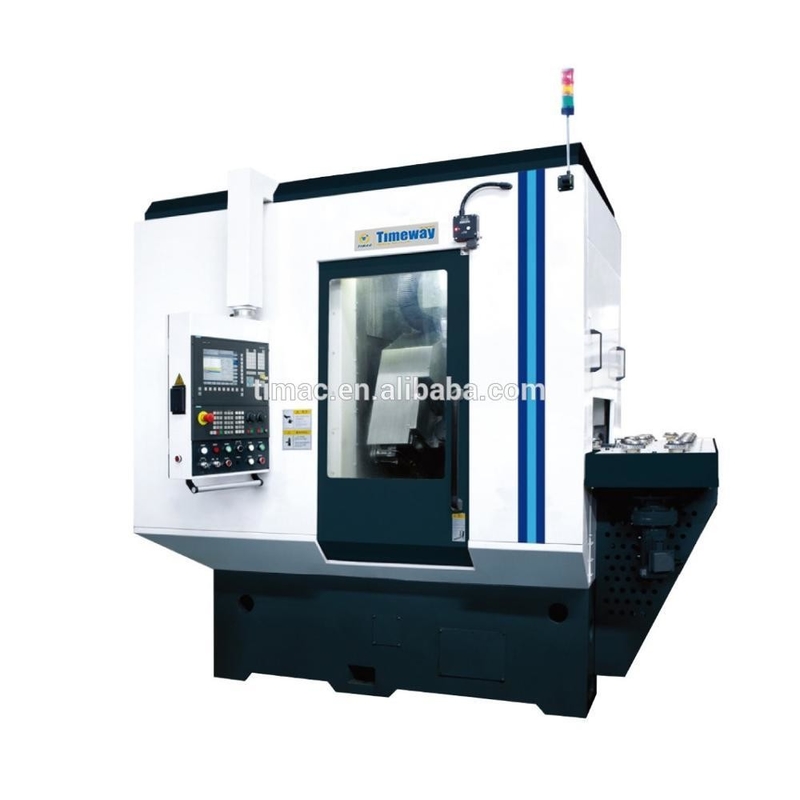

Velocidad máxima de la mesa de trabajo 200 rpm Máquina de engranaje para la producción de engranajes de alta precisión

Máquina de corte en seco CNC de alta velocidad

Se aplicará el procedimiento siguiente:

Resumen de la máquina
La máquina con proceso de corte en seco es de una nueva generación, diseñada y desarrollada hasta el nivel avanzado internacional actual.
La máquina es de 7 ejes con 4 ejes de control coordinado.La industria manufacturera mundial está desarrollando una tendencia de alta velocidad y eficiencia y es la encarnación del concepto de diseño de la fabricación orientada a las personas y ecológica.Es adecuado para las industrias que producen engranajes de caja de cambios en una producción a gran escala bajo alta precisión y deslizamiento en seco, como automóviles, automóviles, etc.

Rendimiento y características
1La máquina es de 7 ejes con 4 ejes coordinados controlados. Cada eje de movimiento es accionado de forma independiente por un servomotor CA. Basado en el principio TJ del método de generación, el motor de la máquina es el motor de la máquina.con movimiento de compensación por índice y diferencial mediante caja de cambios electrónica (EGB), la máquina está diseñada para cortar engranajes cilíndricos de espolón y helicoidales, engranajes de coronación o ligeramente cónicos, splines, ruedas de gusano y ruedas dentadas, etc. Sus ejes CNC son los siguientes:

• Eje A - movimiento de la cabeza del eje;
• eje B: movimiento rotatorio del eje del eje;
• Eje C: movimiento rotatorio de la mesa de trabajo.
• eje X - movimiento radial de alimentación;
• eje Y - movimiento tangencial de alimentación;
• eje Z - movimiento del eje de alimentación;
• Eje Z2 - movimiento axial de alimentación de la base;
• Cuatro ejes de control coordinado de la máquina estándar: B, C, X y Z.

2La alta velocidad y la máquina de corte en seco aumentan la eficiencia 2-3 veces más que la de corte en húmedo.

Arreglo general
1. La máquina de corte CNC de alta velocidad y de corte en seco con 7 ejes y un control coordinado de 4 ejes. La columna es de nueva construcción de pórtico y la base de trabajo está fija.Unidad de alimentación radial puede llevar a cabo el movimiento de alimentación radialMientras tanto, la rigidez integral de la máquina se mejora, proporciona un área de corte limpia y estrictamente protegida.Chip se puede quitar rápidamente para ser beneficioso para el equilibrio térmico integral de la máquina.
2Los sistemas hidráulico, lubricante y neumático se concentran e instalan en la parte trasera de la máquina.El gabinete eléctrico se instala en el lado izquierdo y el almacenamiento de piezas de trabajo automático se monta en el lado derecho de la máquina.
3La mesa de trabajo adopta un engranaje helicoidal de súper precisión para realizar una rotación de alta velocidad del engranaje de índice y está equipada con un mecanismo de eliminación de espacio libre.
4Protección de área de corte y tecnología de transporte rápido de chips.
5Proceso de corte en seco ultra de protección ambiental verde a través de la investigación sobre la velocidad del husillo, los datos de la plataforma, la velocidad de alimentación, la fuerza de corte y el grosor de la viruta para formar un sistema de datos de proceso de corte en seco perfecto.
6Las guías lineales de rodillos de alta precisión y rigidez importadas se adoptan para cada pieza de movimiento lineal.El tornillo de bola adopta soporte de rodamientos compuestos de alta precisión y rigidez para aumentar en gran medida la rigidez de las partes y la precisión del movimiento.
7- diseño orientado al medio ambiente y beneficioso para el medio ambiente,Análisis de topología de elecciones finitas de piezas constructivas y análisis modal para garantizar una alta rigidez mientras se reduce la masa de las piezas móviles, optimizar las características de conducción, y llevar a cabo el ahorro de energía y el diseño respetuoso del medio ambiente.

Parámetros técnicos
