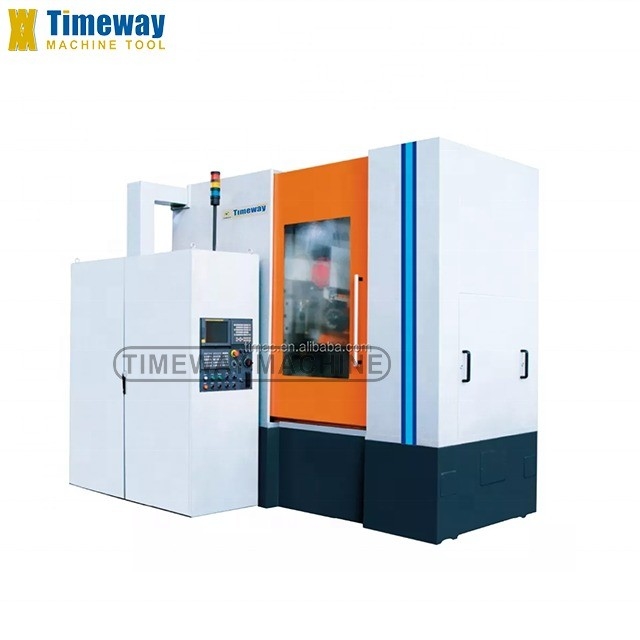

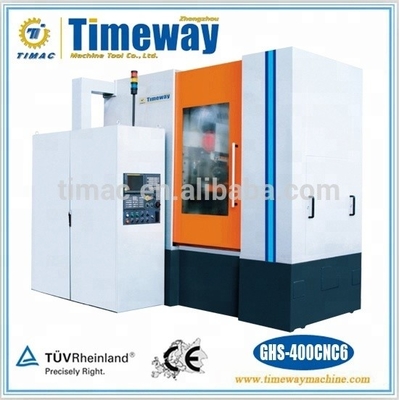

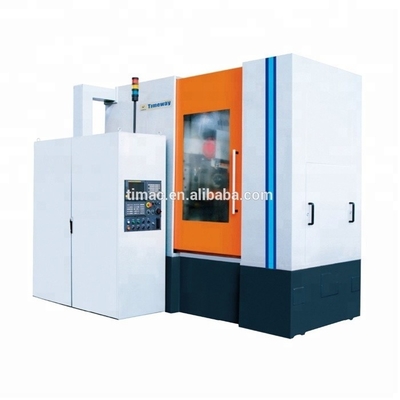

17500 kg Máquina de engranaje CNC de alta velocidad con velocidad de eje de engranaje de 700 rpm
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | Timac |
| Certificación: | ISO9001 CE |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $150,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Paleta de madera o estuche de madera |
| Capacidad de la fuente: | 200 sistemas/sistemas por Año |
|
Información detallada |
|||
| CNC o no: | Las máquinas de CNC | Condición: | Nuevo |
|---|---|---|---|
| El tipo: | Máquina que friesa del engranaje | Inspección de salida por vídeo: | Proveedor |
| Informe de ensayo de la máquina: | Proveedor | Tipo de comercialización: | Producto caliente 2019 |
| Garantía de los componentes centrales: | 1 año | Componentes básicos: | El motor |
| Válvula de tensión: | Las demás | Dimensión ((L*W*H): | Como situación real |
| Garantización: | 1 año | Puntos de venta clave: | Automático |
| Peso (kg): | 17500 | Potencia en kW: | 18 |
| Industrias aplicables: | Fábrica, talleres de reparaciones de la maquinaria, otro | Ubicación de la sala de exposición: | Egipto, Italia, India, Rusia, Chile, Colombia, Sudáfrica y Malasia |
| Tipos de tratamiento: | De metal para el engranaje | Módulo máximo de engranajes: | 12 mm |
| Velocidad máxima de la mesa de trabajo: | 35rpm | Velocidad del husillo: | 700rpm |
| Número de dientes: | 6 a 600 | Diámetro máximo y longitud de la palanca: | 170*230 mm |
| Sistema de control: | Sistema FANUC 18i de control por control automático | Diámetro máximo de la pieza: | Cuatrocientos milímetros |
| Peso: | 17500KG | Puerto: | Puerto de China |
Descripción de producto
Descripción de los productos
Rendimiento y características:
1. la máquina tiene 6 ejes con 4 ejes coordinados.
Eje A - movimiento giratorio de la cabeza del eje;
eje B: movimiento rotatorio del eje del eje;
Eje C: movimiento rotatorio de la mesa de trabajo.
eje X - movimiento radial de alimentación;
eje Y - movimiento tangencial de alimentación;
eje Z - movimiento del eje de alimentación;
Cuatro ejes de control coordinados: Ejes B, C, X y Z.
1. la máquina tiene 6 ejes con 4 ejes coordinados.
Eje A - movimiento giratorio de la cabeza del eje;
eje B: movimiento rotatorio del eje del eje;
Eje C: movimiento rotatorio de la mesa de trabajo.
eje X - movimiento radial de alimentación;
eje Y - movimiento tangencial de alimentación;
eje Z - movimiento del eje de alimentación;
Cuatro ejes de control coordinados: Ejes B, C, X y Z.
2. Realizar movimientos de compensación de índice y diferencial por caja de engranajes electrónica (EGB).
3Se puede realizar el montaje a gran velocidad de vehículos pesados con montaje a gran velocidad de arranque múltiple.
4La función de diagnóstico de fallas está disponible.
5Protección contra la retracción rápida: en caso de apagado o fallo, retire sincrónicamente y rápidamente la plataforma para evitar colisiones.
6Diseño de construcción compacto para ahorrar espacio en el piso; disposición razonable para operar fácilmente.
7El diseño de construcción simétrica de doble pared, reforzada con costillas para el lecho y la columna garantiza una distribución térmica estable de la máquina.
8El motor de eje de corriente alterna de gran potencia se utiliza para el eje; se adopta un engranaje helicoidal de alta precisión para la transmisión;el mecanismo de eliminación de la separación de diferencia de un diente está situado al final de la cadena de transmisión;.
9Se utilizan rodamientos especiales de husillo para sostener el husillo de la plataforma, se utiliza una guía insertada de acero y una amplia guía rectangular para deslizarse, asegurando así que la máquina tenga una alta rigidez,buena capacidad antivibración y precisión estable.
10Equipado con un dispositivo de sujeción automático de cambio rápido y un dispositivo de alarma de sobrecarga automática del eje.
11Los rodamientos de súper precisión se utilizan para apoyar el husillo de la mesa de trabajo, el sistema de engranajes de gusano doble patentado chino de súper precisión se utiliza para la mesa de trabajo para llevar a cabo la transmisión sin espacio libre,un cilindro de sujeción se coloca en la parte inferior de la mesa de trabajo.
12Los componentes voluminosos son de doble pared, reforzados con costillas y de diseño simétrico.así aumentar en gran medida la rigidez de la máquina para cumplir con los requisitos de alta velocidad y de carga pesada.
13Los chips son evacuados rápidamente del lecho de la máquina por un dispositivo de lavado automático de chips.el líquido de refrigeración se enfría por un enfriador de aceite y circula simétricamente entre el lecho de la máquina y el tanque de líquido de refrigeración situado en el exterior.
14La disposición razonable de las líneas de popa y los cables garantizan la fiabilidad del sistema CNC.
15- Sistemas hidráulicos, lubricación y refrigeración separados con enfriadores de aceite.
16Programación de parámetros.
3Se puede realizar el montaje a gran velocidad de vehículos pesados con montaje a gran velocidad de arranque múltiple.
4La función de diagnóstico de fallas está disponible.
5Protección contra la retracción rápida: en caso de apagado o fallo, retire sincrónicamente y rápidamente la plataforma para evitar colisiones.
6Diseño de construcción compacto para ahorrar espacio en el piso; disposición razonable para operar fácilmente.
7El diseño de construcción simétrica de doble pared, reforzada con costillas para el lecho y la columna garantiza una distribución térmica estable de la máquina.
8El motor de eje de corriente alterna de gran potencia se utiliza para el eje; se adopta un engranaje helicoidal de alta precisión para la transmisión;el mecanismo de eliminación de la separación de diferencia de un diente está situado al final de la cadena de transmisión;.
9Se utilizan rodamientos especiales de husillo para sostener el husillo de la plataforma, se utiliza una guía insertada de acero y una amplia guía rectangular para deslizarse, asegurando así que la máquina tenga una alta rigidez,buena capacidad antivibración y precisión estable.
10Equipado con un dispositivo de sujeción automático de cambio rápido y un dispositivo de alarma de sobrecarga automática del eje.
11Los rodamientos de súper precisión se utilizan para apoyar el husillo de la mesa de trabajo, el sistema de engranajes de gusano doble patentado chino de súper precisión se utiliza para la mesa de trabajo para llevar a cabo la transmisión sin espacio libre,un cilindro de sujeción se coloca en la parte inferior de la mesa de trabajo.
12Los componentes voluminosos son de doble pared, reforzados con costillas y de diseño simétrico.así aumentar en gran medida la rigidez de la máquina para cumplir con los requisitos de alta velocidad y de carga pesada.
13Los chips son evacuados rápidamente del lecho de la máquina por un dispositivo de lavado automático de chips.el líquido de refrigeración se enfría por un enfriador de aceite y circula simétricamente entre el lecho de la máquina y el tanque de líquido de refrigeración situado en el exterior.
14La disposición razonable de las líneas de popa y los cables garantizan la fiabilidad del sistema CNC.
15- Sistemas hidráulicos, lubricación y refrigeración separados con enfriadores de aceite.
16Programación de parámetros.
Especificaciones | Unidades | Se aplicarán las siguientes medidas: | Se aplicarán las siguientes medidas: |
Max. Dia de la pieza de trabajo. | En el caso de los | 400 | 500 |
Módulo máximo de la pieza de trabajo | En el caso de los | 12 | 12 |
Max. desplazamiento axial | En el caso de los | 400 | 400 |
Número de dientes | 6 a 600 | 6 a 600 | |
Dimensión máxima del plato (diámetro, longitud) | En el caso de los | Φ170*230 | Φ170*230 |
El diámetro del eje del eje de la manivela es del tipo cónico | Las condiciones de los productos | Las condiciones de los productos | |
Dia de trabajo. | En el caso de los | Φ500 | Φ500 |
Ángulo máximo de giro de la cabeza de la plataforma | el | ± 45 | ± 45 |
Distancia central entre el plato y la mesa de trabajo | En el caso de los | 45 a 315 | 45 a 345 |
Distancia entre el eje de la plataforma y la superficie de la mesa de trabajo | En el caso de los | 200 a 600 | 200 a 600 |
Distancia entre la cara central del extremo y la superficie de la mesa | En el caso de los | 360 a 860 | 360 a 860 |
Velocidad máxima de desplazamiento tangencial (eje Y) | En el caso de los | 200 | 200 |
Velocidad máxima del husillo (eje B) | rpm | 700 | 700 |
Velocidad máxima de la mesa de trabajo (eje C) | rpm | 35 | 35 |
Viaje radial rápido (eje X) | Se aplican las siguientes medidas: | 3000 | 3000 |
Viajes rápidos tangenciales (eje Y) | Se aplican las siguientes medidas: | 1500 | 1500 |
Velocidad de desplazamiento axial (axila Z) | Se aplican las siguientes medidas: | 3000 | 3000 |
Resolución de las coordenadas lineales del eje CNC | - ¿Por qué no? | 0.001 | 0.001 |
Resolución de las coordenadas rotativas del eje CNC | - ¿Por qué no? | 0.001 | 0.001 |
Potencia del motor principal | El peso | 18 | 18 |
Potencia total | Qué | 55/50 Hz | 55/50 Hz |
Peso de la máquina principal | En kg | 17500 | 17500 |
Conjunto de arco de la cocina Φ40 Dispositivo de sujeción automática del plato Instalación de la pieza de trabajo Sistema hidráulico Sistema de refrigeración Sistema de lubricación Sistema de lubricación medido Refrigerador de aceite para refrigerante Refrigerador de aceite para aceite hidráulico y lubricante Sistema FANUC 18i de control por control automático 10.4" de pantalla a color Interfaz RS232 Disco de almacenamiento de datos de máquina Cabina eléctrica con aire acondicionado Indicación del gabinete con aire acondicionado Luz de indicación del estado de la máquina Función de control de doble mano Interruptor de seguridad Protector de seguridad completamente cerrado Recolector de niebla de aceite transportador de astillas Carro de las fichas Pistola de aceite para limpieza de astillas manual Las demás instalaciones para la fabricación de equipos de ensayo Herramientas especiales para la instalación y el ajuste | Sistema CNC Siemens 840D Grogramación de conversación hombre-máquina Mecanizado de la rueda de gusano en el método tangencial Instalación de la pieza de trabajo Función de alineación automática de los dientes Dispositivo de desarraigo Función para cortar el spline de raíz del cono Soporte auxiliar de la pieza de trabajo Conjunto opcional del arco del plato Componentes comerciales Japón FANUC 18i o Alemania SIEMENS 840D sistema CNC Los demás rodamientos de eje y rodamientos de llave de Alemania o Japón Parafusos de bolas de Taiwan HIWIN Componente hidráulico de Alemania o EE.UU. Componente de sellado de Alemania Noche de cerradura de Corea del Sur Alemania P+F codificador Inglés colector de niebla de petróleo Refrigerador de aceite de Taiwan Sistema de lubricación medido de Nanjing |
