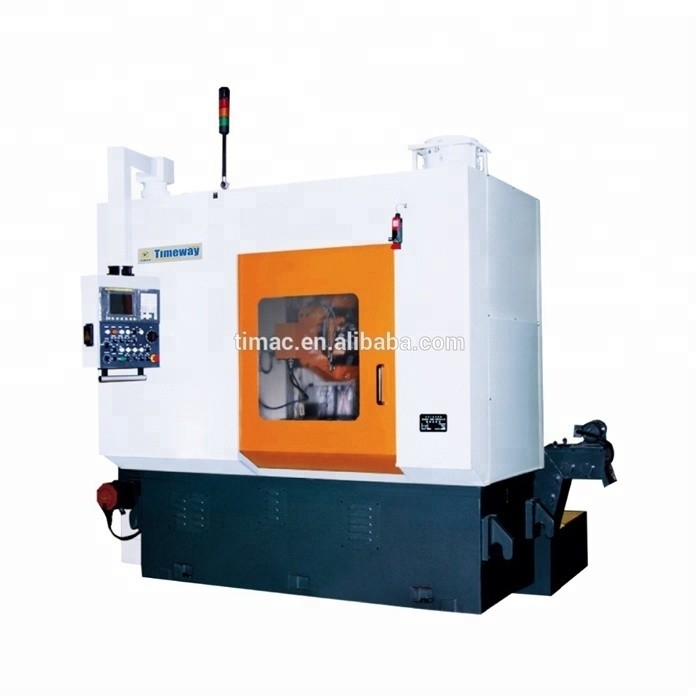

Máquina de engranaje con control CNC FANUC y medición automática de la pieza

Máquina de engranaje CNC de alta eficiencia

Se aplicará el método de ensayo de las pruebas de ensayo.

Resumen de la máquina
El modelo GHX-320CNC4 máquina de engranaje CNC para trabajos pesados es de 4 ejes CNC uno.

• eje X: el movimiento radial de alimentación;
• Eje B: movimiento rotatorio del husillo de la plataforma;
• Eje C: movimiento rotatorio de la mesa de trabajo.
• eje Z - movimiento de alimentación;
• Eje Y: desplazamiento del eje controlado por un motor CA.

Su 4 ejes de control coordinado: B, C, X y Z.
El modelo GHX-320CNC5 máquina de engranaje CNC de trabajo pesado es de 4 ejes CNC uno, sus 4 ejes coordinados control: Ejes B, C, X y Z. Un eje Y adicional - el cambio de la plataforma está controlado por servomotor.Las máquinas económicas de la serie están diseñadas para cortar engranajes cilíndricos y helicoidalesEs adecuado para las industrias que producen engranajes en serie.como el automóvil, máquinas de ingeniería, etc.

Rendimiento y características
1Al ser de diseño vertical, los principales componentes voluminosos, como el lecho y la columna, adoptan la construcción de doble pared con una costilla reforzada de gran tamaño, rectangulares y amplias guías cubiertas con teflón.Así que la máquina cuenta con una construcción compactaLos ejes de alimentación axial (eje Z) y radial (eje X) son accionados por servomotores CA a través de tornillos de bola precargados.
2El convertidor de frecuencia para el accionamiento del husillo, el controlador CNC y los componentes hidráulicos clave son todos de los fabricantes de buena reputación.
3La máquina con alto grado de automatización puede trabajar en varios ciclos cuadrados, además, los parámetros de corte también se pueden cambiar automáticamente en cada ciclo cuadrado.Puede utilizarse un método de escalada o convencional.Mientras tanto, la máquina puede cortar la pieza de trabajo con el uso de plataforma de arranque múltiple y mayor velocidad de alimentación.
4. Sistema de control CNC: el sistema FANUC se utiliza como estándar, el sistema SIEMENS es alternativo. La máquina con un alto grado de automatización puede trabajar repetidamente bajo los ciclos cuadrados.Cambio de la velocidad de alimentación radial, la selección de la subida de las piezas de montaje convencionales, las funciones de cambio de piezas de montaje están disponibles.
5Los principales componentes del sistema de control son suministrados por empresas de renombre.

Las observaciones
Equipo estándar:Máquina principal, conjuntos de arco de la plataforma Φ32 y Φ40 uno para cada uno, un conjunto completo de engranajes de cambio, herramientas para la instalación y el ajuste.

Parámetros técnicos
