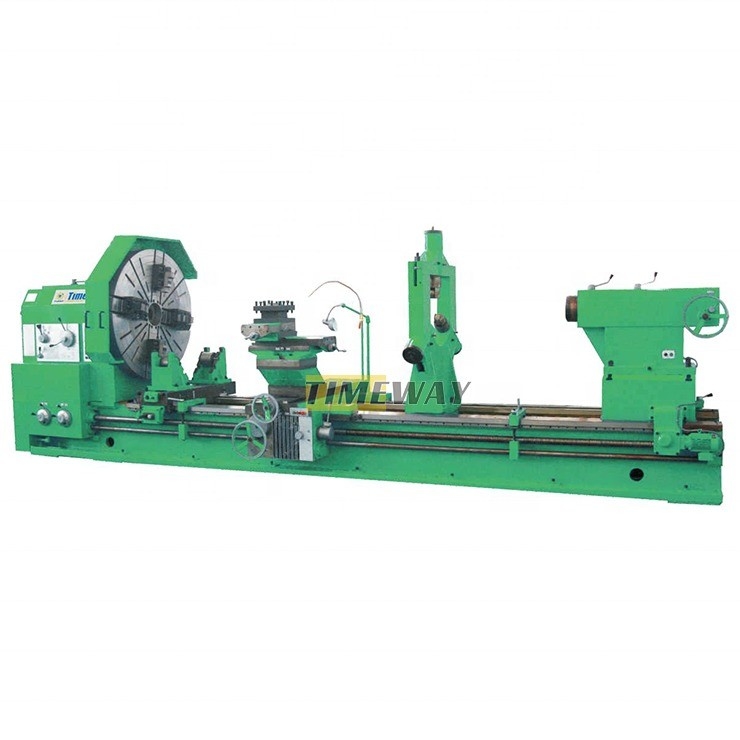

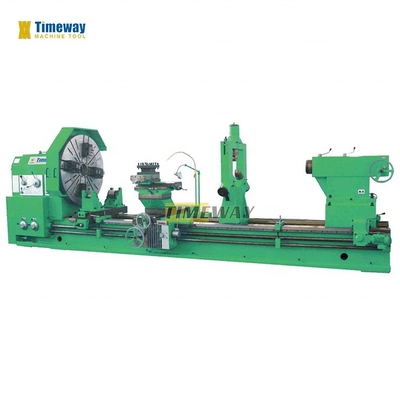

2022 Torno horizontal de trabajo pesado con 1100 mm de ancho y 11800 mm de longitud máxima de la pieza de trabajo
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | Timac |
| Número de modelo: | Las demás: |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $150,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Cajas de madera (pueden fumigarse) |
| Capacidad de la fuente: | 150 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 11800 | Rango de velocidad del husillo (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | Ancho de la cama (mm): | 1100 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 30 |
| Válvula de tensión: | Las partidas 1 y 2 no se aplicarán. | Dimensión ((L*W*H): | Se trata de un sistema de control de velocidad. |
| Peso (kg): | 20000 KG | Garantización: | 1 año |
| Puntos de venta clave: | Con una capacidad de producción de | Tipo de comercialización: | Las demás |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Oscilación sobre cama: | Las demás: |
| Voltear el vagón: | 1450m m | Max. Length del objeto: | 12000m m |
| Duración máxima de giro: | 11800m m | Palmo de la vía guía: | 1100 |
| Peso máximo de la pieza de trabajo: | 16T | Nariz del eje: | A2 a 15 |
| Diámetro interior de eje: | 100 | Agujero del husillo más afilado: | Métrica 140 |
| Rango de velocidades del husillo: | el avance: 3.15-315, la inversión: 3.5-291 | Condición: | Nuevo |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 100 | Industrias aplicables: | Talleres de reparación de maquinaria, plantas de fabricación |
| Ubicación de la sala de exposición: | Egipto, Arabia Saudita, Pakistán, India, Chile, Emiratos Árabes Unidos, Nigeria y Australia | Componentes básicos: | Motor, caja de cambios |
| Duración máxima girada (mm): | 11800 mm | Puerto: | Puerto de China |
Descripción de producto
Descripción de los productos
Características:
1Este torno horizontal de serie es adecuado para el procesamiento de piezas de gran tamaño de piezas fundidas, aceros y metales no ferrosos.aburrimiento y anidación, y puede girar varios hilos internos y externos, tales como métrico, pulgada, módulo y diámetro.
2La máquina tiene un cuerpo sólido, una rigidez fuerte, una potencia alta, un amplio rango de velocidades y una capacidad de corte de alta velocidad y de gran potencia.el error de grado del cilindro no es superior a 0.05 mm en la longitud de medición de 300 mm.
3La cama está hecha de cama estructural fundida. Las costillas internas tienen una disposición razonable y una alta rigidez, y el carril de guía adopta un sistema de
proceso de molienda de apagado de frecuencia intermedia: en la superficie de guía deslizante, se adopta la tecnología de placa de guía antiarrastre,y las características dinámicas como el coeficiente de amortiguación de fricción están en un estado óptimo, evitando así la aparición de arrastramiento a baja velocidad.El rodamiento del husillo de la máquina adopta productos de marcas famosas.La caja del husillo adopta una estructura simétrica para hacer la deformación térmica uniforme y evitar el desplazamiento del centro del husilloPara reducir la deformación térmica, el cabezal se lubrica con un ciclo de baño de aceite.Mejora de la precisión y aumento de la rigidez.
4.Los engranajes en el cabezal están apagados y conectados a tierra para garantizar una transmisión precisa y un bajo ruido.
La velocidad del eje es de un mínimo de aumento de temperatura, de una pequeña deformación térmica y de una alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable durante el funcionamiento a largo plazo.
5El diámetro del orificio del husillo estándar del husillo es de 100 mm, y adopta el tipo de conexión de nariz del husillo A2-15, la precisión de salida del husillo es mejor.
6.La máquina puede ser utilizada para cortar la superficie cónica corta por el poste de la herramienta superior, y la superficie cónica larga se puede girar por el poste de la herramienta superior y la alimentación longitudinal juntos.
7.Alta potencia, alta rigidez y amplio rango de velocidades para cortar a alta velocidad y con gran potencia, rango de velocidades de 3,15-315 rpm con 33 velocidades.
8.La máquina es una máquina de trabajo pesado con una capacidad de carga máxima de 16 toneladas, opcional puede ser de 20 toneladas, adopta largos rieles de guía rectangulares con buena estabilidad y rigidez, ancho de cama es 1100mm.
9La pluma de la cola es una estructura giratoria, que reduce el desgaste y el calor de los centros.
10.La máquina herramienta estándares equipado con motor eléctrico de movimiento, reducir la intensidad de trabajo del operador y mejorar la eficiencia del trabajo
1Este torno horizontal de serie es adecuado para el procesamiento de piezas de gran tamaño de piezas fundidas, aceros y metales no ferrosos.aburrimiento y anidación, y puede girar varios hilos internos y externos, tales como métrico, pulgada, módulo y diámetro.
2La máquina tiene un cuerpo sólido, una rigidez fuerte, una potencia alta, un amplio rango de velocidades y una capacidad de corte de alta velocidad y de gran potencia.el error de grado del cilindro no es superior a 0.05 mm en la longitud de medición de 300 mm.
3La cama está hecha de cama estructural fundida. Las costillas internas tienen una disposición razonable y una alta rigidez, y el carril de guía adopta un sistema de
proceso de molienda de apagado de frecuencia intermedia: en la superficie de guía deslizante, se adopta la tecnología de placa de guía antiarrastre,y las características dinámicas como el coeficiente de amortiguación de fricción están en un estado óptimo, evitando así la aparición de arrastramiento a baja velocidad.El rodamiento del husillo de la máquina adopta productos de marcas famosas.La caja del husillo adopta una estructura simétrica para hacer la deformación térmica uniforme y evitar el desplazamiento del centro del husilloPara reducir la deformación térmica, el cabezal se lubrica con un ciclo de baño de aceite.Mejora de la precisión y aumento de la rigidez.
4.Los engranajes en el cabezal están apagados y conectados a tierra para garantizar una transmisión precisa y un bajo ruido.
La velocidad del eje es de un mínimo de aumento de temperatura, de una pequeña deformación térmica y de una alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable durante el funcionamiento a largo plazo.
5El diámetro del orificio del husillo estándar del husillo es de 100 mm, y adopta el tipo de conexión de nariz del husillo A2-15, la precisión de salida del husillo es mejor.
6.La máquina puede ser utilizada para cortar la superficie cónica corta por el poste de la herramienta superior, y la superficie cónica larga se puede girar por el poste de la herramienta superior y la alimentación longitudinal juntos.
7.Alta potencia, alta rigidez y amplio rango de velocidades para cortar a alta velocidad y con gran potencia, rango de velocidades de 3,15-315 rpm con 33 velocidades.
8.La máquina es una máquina de trabajo pesado con una capacidad de carga máxima de 16 toneladas, opcional puede ser de 20 toneladas, adopta largos rieles de guía rectangulares con buena estabilidad y rigidez, ancho de cama es 1100mm.
9La pluma de la cola es una estructura giratoria, que reduce el desgaste y el calor de los centros.
10.La máquina herramienta estándares equipado con motor eléctrico de movimiento, reducir la intensidad de trabajo del operador y mejorar la eficiencia del trabajo
Especificaciones | Unidad | Las demás: |
Cuídate de la cama. | En el caso de los | 1800 |
Voltear el vagón | En el caso de los | 1450 |
Duración máxima de la pieza de trabajo | En el caso de los | Se aplican las siguientes condiciones: |
Duración máxima de giro | En el caso de los | 2800/3800/4800/5800/7800/9800/11800 |
Distancia de la guía | En el caso de los | 1100 |
Peso máximo de la pieza | t | 16 |
Noche de husillo | - | A2 a 15 |
El ancho del husillo | En el caso de los | 100 |
Agujero del husillo más afilado | - | la métrica 140 |
Rango de velocidades del husillo | r/min | el avance: 3.15-315, la inversión: 3.5-291 |
Número de velocidades del husillo | las etapas | - ¿Qué es eso? |
longitudinal y transversal | Las especies | 56 |
Alimentación por revolución | mm/r | longitudinal largo:0.1-12, cruz:0.05-6, puesto superior de herramientas: 0.025-3 |
Número y rango de hilo métrico | En el caso de los | 1 a 120 (44) |
No. y rango de hilo de pulgada | El TPI | 28-1/4 (31) |
Número y rango del hilo del módulo | El MP | 0.5 a 60 (45) |
No. y rango de diámetro del hilo | DP | Se trata de un producto de la familia de los cereales |
Distancia entre el huso y el plano de la herramienta | En el caso de los | 53 |
Rango de oscilación del poste de la herramienta | ¿ Qué pasa? | ± 90 |
Max. desplazamiento del deslizamiento transversal | En el caso de los | 900 |
Max. desplazamiento del deslizamiento superior | En el caso de los | 360 |
Sección del bastón de la herramienta | En el caso de los | 50 por 50 |
Viaje del poste de herramientas (por giro de diales) | En el caso de los | 0.05 |
Dias de plumas de cola | En el caso de los | 260 |
Viajes de las plumas de cola | En el caso de los | 300 |
Agujero de pluma de caudal | - | Métrica 80 |
Potencia del motor principal | El peso | 30 |
Duración | En el caso de los | Se trata de una medida de protección de la salud pública. |
Ancho | En el caso de los | 2330 |
Alturas | En el caso de los | 2480 |
Accesorios estándar: | Los accesorios opcionales: |
Cuatro mandíbulas de carga pesada con mandíbula independiente, Descanso constante, El centro muerto, 4- puesto de herramientas de la estación, Sistema de refrigeración lámpara de trabajo, Movimiento eléctrico el material de cola, herramientas y caja de herramientas, Cuña de nivelación y pernos, Manual de funcionamiento (en inglés) | Placa de la cara DRO de 2 o 3 ejes, El guardia Chuck, Protector del poste de herramientas, Protector trasero contra salpicaduras. con una longitud de longitud igual o superior a 20 mm, Accesorios de molienda |
¿Por qué elegirnos?
P: ¿Por qué elegir Timeway Machine?
A: 1, alta calidad con un precio competitivo;
2. Equipo profesional de I + D y 25 años de experiencia en exportación;
3. Exportado a más de 60 países;
4. Certificados CE, ISO;
5. Servicio en línea las 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. 12 meses de garantía de calidad;
7. Ingenieros extranjeros disponibles para resolver problemas.
P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?
R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cuál es el MOQ?
R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)
P: ¿Qué hay de las condiciones de pago?
R: (1) T/T con pago por adelantado del 30% y pago del saldo del 70% antes del envío;
(2) LC irrevocable a la vista;
(3) Western Union, MoneyGram, etc. Las empresas de servicios de telecomunicaciones también pueden utilizar este servicio.
P: ¿Qué hay de la garantía?
R: El período de garantía es de un año después de la entrega.
A: 1, alta calidad con un precio competitivo;
2. Equipo profesional de I + D y 25 años de experiencia en exportación;
3. Exportado a más de 60 países;
4. Certificados CE, ISO;
5. Servicio en línea las 24 horas (Skype, WhatsApp, Wechat, Trademanager);
6. 12 meses de garantía de calidad;
7. Ingenieros extranjeros disponibles para resolver problemas.
P: ¿Tiene QC o algún estándar de seguridad para sus máquinas?
R: Sí, hemos establecido un departamento de control de calidad muy estricto para garantizar una buena calidad.
P: ¿Cuál es el MOQ?
R: 1 juego (sólo algunas máquinas de bajo costo serán más de 1 juego)
P: ¿Qué hay de las condiciones de pago?
R: (1) T/T con pago por adelantado del 30% y pago del saldo del 70% antes del envío;
(2) LC irrevocable a la vista;
(3) Western Union, MoneyGram, etc. Las empresas de servicios de telecomunicaciones también pueden utilizar este servicio.
P: ¿Qué hay de la garantía?
R: El período de garantía es de un año después de la entrega.
Quiere saber más detalles sobre este producto
