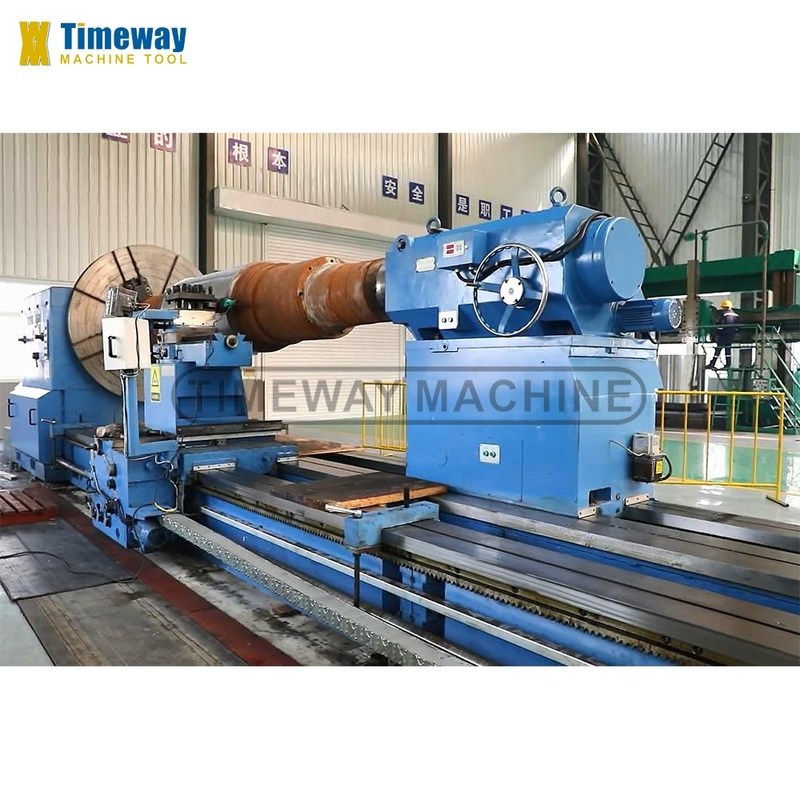

Alta rigidez 1 7 Eje de perno con perno de 300 mm de longitud de la cola de la pluma de viaje de tipo gigante Torno Machine
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC |
| Número de modelo: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $300,000.00/sets 1-2 sets |
| Detalles de empaquetado: | Casilla de madera (puede fumigarse) |
| Capacidad de la fuente: | 5 juegos/juegos por mes |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 8000 | Rango de velocidad del husillo (rpm): | 0.8 - 160 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | Ancho de la cama (mm): | 1600 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 75 |
| Válvula de tensión: | 220V-440V | Dimensión ((L*W*H): | Se trata de una muestra de las características de las máquinas de fabricación. |
| Peso (kg): | 36000 KG | Garantización: | 1 año |
| Puntos de venta clave: | Larga vida útil | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | El color: | como requisito |
| Tamaño de chuck: | Se trata de una muestra de las características de las máquinas de ensayo. | En el caso de las máquinas de la categoría 84: | 1:7 |
| Capacidad de carga: | 25/32/40 toneladas | Diámetro de la pluma de la cola: | 300/400m m |
| Viaje cruzado de la diapositiva: | 800 mm | Viajes longitudinales: | 8000m m |
| Viaje entre el poste de la herramienta superior: | Las demás: | Viajes de plumas de cola: | 300 mm |
| Tamaño de la sección de la herramienta: | 70x70mm | Condición: | Nuevo |
| Industrias aplicables: | Fábrica, venta al por menor, construcciones | Ubicación de la sala de exposición: | Canadá, Turquía, Reino Unido, Estados Unidos, Italia, Francia, Alemania, Brasil, Perú, México, Rusia |
| Componentes básicos: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | Duración máxima girada (mm): | 7800 milímetros |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 85 | Año: | 2020 |
| Puerto: | Puerto de China | ||
Descripción de producto
Descripción de los productos
Características:
Este torno es un torno universal con una capacidad de carga de 25/32/40 toneladas, después de haber utilizado el soporte de rodillos y el reposo constante, carga
Es adecuado para herramientas de acero de alta velocidad y de aleación de acero duro.
Las piezas cilíndricas y discales, el anillo exterior giratorio, la cara de extremo, las ranuras, el corte, el taladro, los conos internos y externos de la
El uso de la roca de rotación, y el uso del soporte superior de herramientas (a través de la rueda colgante) para girar varios hilos de menos de 600 mm de longitud.
1.El lecho del torno es una estructura integral de tres rieles rectangulares en forma de caja, que es fundido en fundición de una sola vez con fundición de alta calidad
Después de dos tratamientos de envejecimiento, la estabilidad es buena; el ancho del carril de guía es de 1600 mm, la rigidez es de
La precisión de la molienda por máquinas de molienda de guía importadas garantiza una larga vida útil, alta
precisión y buena retención.
2El mecanismo de accionamiento principal de la máquina-herramienta es accionado por un motor de 75 kW de corriente continua.22.2, 3 pasos de cambio de velocidad, y la relación de velocidad mecánica y eléctrica es 1:200El huso obtiene un paso sin
un rango de regulación de velocidad de 0,8 a 160 r/min.
3El sistema de alimentación está conectado a la unidad principal a través de la barra de luz, de modo que la alimentación está directamente relacionada con la velocidad del husillo.
y la velocidad de alimentación es conveniente para seleccionar.
4La pluma de la cola es una estructura giratoria, que reduce el desgaste y el calor de los centros.
5.La máquina de torno estándares equipada con trasero eléctrico, reduce la intensidad de trabajo del operador y mejora la eficiencia del trabajo.
6La máquina de torno suministra dos tipos de marco central, es decir, un marco central cerrado y un marco central abierto.
7.Dos filas de bastidores de alta precisión están instalados en la parte delantera y trasera de la máquina.
Realizar hilo giratorio, y la fila trasera de bastidores impulsa el motor para el movimiento motorizado.
8.Alta rigidez y fuso de alta precisión: El rodamiento del fuso de la máquina adopta productos de marcas famosas nacionales.
La caja adopta una estructura simétrica para hacer la deformación térmica uniforme y evitar el desplazamiento del centro del husillo.
Para reducir la deformación térmica, se lubrica el cabezal con un ciclo de baño de aceite.
El eje bien ensamblado tiene las características de baja temperatura
elevación, pequeña deformación térmica y alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable a largo plazo
la operación.
Este torno es un torno universal con una capacidad de carga de 25/32/40 toneladas, después de haber utilizado el soporte de rodillos y el reposo constante, carga
Es adecuado para herramientas de acero de alta velocidad y de aleación de acero duro.
Las piezas cilíndricas y discales, el anillo exterior giratorio, la cara de extremo, las ranuras, el corte, el taladro, los conos internos y externos de la
El uso de la roca de rotación, y el uso del soporte superior de herramientas (a través de la rueda colgante) para girar varios hilos de menos de 600 mm de longitud.
1.El lecho del torno es una estructura integral de tres rieles rectangulares en forma de caja, que es fundido en fundición de una sola vez con fundición de alta calidad
Después de dos tratamientos de envejecimiento, la estabilidad es buena; el ancho del carril de guía es de 1600 mm, la rigidez es de
La precisión de la molienda por máquinas de molienda de guía importadas garantiza una larga vida útil, alta
precisión y buena retención.
2El mecanismo de accionamiento principal de la máquina-herramienta es accionado por un motor de 75 kW de corriente continua.22.2, 3 pasos de cambio de velocidad, y la relación de velocidad mecánica y eléctrica es 1:200El huso obtiene un paso sin
un rango de regulación de velocidad de 0,8 a 160 r/min.
3El sistema de alimentación está conectado a la unidad principal a través de la barra de luz, de modo que la alimentación está directamente relacionada con la velocidad del husillo.
y la velocidad de alimentación es conveniente para seleccionar.
4La pluma de la cola es una estructura giratoria, que reduce el desgaste y el calor de los centros.
5.La máquina de torno estándares equipada con trasero eléctrico, reduce la intensidad de trabajo del operador y mejora la eficiencia del trabajo.
6La máquina de torno suministra dos tipos de marco central, es decir, un marco central cerrado y un marco central abierto.
7.Dos filas de bastidores de alta precisión están instalados en la parte delantera y trasera de la máquina.
Realizar hilo giratorio, y la fila trasera de bastidores impulsa el motor para el movimiento motorizado.
8.Alta rigidez y fuso de alta precisión: El rodamiento del fuso de la máquina adopta productos de marcas famosas nacionales.
La caja adopta una estructura simétrica para hacer la deformación térmica uniforme y evitar el desplazamiento del centro del husillo.
Para reducir la deformación térmica, se lubrica el cabezal con un ciclo de baño de aceite.
El eje bien ensamblado tiene las características de baja temperatura
elevación, pequeña deformación térmica y alta precisión, lo que hace que el husillo mantenga una precisión relativamente estable a largo plazo
la operación.
Especificación | Unidad | El número de unidades de producción | Es un AK-520. |
Max. Muévete por la cama. | En el caso de los | 2500 | |
Max. girar sobre el deslizamiento cruzado | En el caso de los | 2200 | 520 |
Distancia entre centros | En el caso de los | Entre 3000 y 20000 | 300 |
Par máximo de la palanca | N.m. | 80000 | |
Ancho del lecho | En el caso de los | 1600 (tercero de deslizamiento) | |
Capacidad de carga | toneladas | 32 | |
De las partidas 1 a 5 | - | 75° | |
Diámetro de la llave | En el caso de los | 1600/1800/2000 | C8 |
Rango de velocidad del husillo | rpm | 0.8-160 (sin pasos) | 80 |
Rango de alimentación longitudinal | En el caso de los | 0.125-48 (18) | 1:20/86 |
Rango de alimentación cruzada | En el caso de los | 0.063 a 24 (18) | 25 a 2000 |
El hilo métrico | En el caso de los | Entre 2 y 40 | |
Hilo de pulgadas | El TPI | 1 al 14 | |
El hilo del módulo | El MP | 1.5 a 20 | |
Max. desplazamiento del deslizamiento transversal | En el caso de los | 800 | |
Max. desplazamiento del deslizamiento superior | En el caso de los | 600 | |
Sección del bastón de la herramienta | En el caso de los | 70x70 | |
Diámetro de la pluma de la cola | En el caso de los | 300 | |
Viajes de plumas de cola | En el caso de los | 300 | |
Cuello de pluma | - | 100, 1:7 | |
Velocidad de alimentación rápida de la cola | Se aplican las siguientes medidas: | 3000 | |
Velocidad de alimentación rápida de las plumas de cola | Se aplican las siguientes medidas: | 664 | |
Potencia del motor principal | El peso | 75 | |
Duración de la máquina | En el caso de los | 13577 ~ 21577 | |
Ancho de la máquina | En el caso de los | 2515 | |
Altura de la máquina | En el caso de los | 2655 |
· Cuatro mandíbulas para el trabajo pesado, volante independiente · Descanso constante (más de 3 M de longitud) · Seguir el reposo (más de 3 M de longitud) · Caja eléctrica móvil · Centro muerto de la cola · Cuatro puestos de herramientas · Sistema de refrigeración · Lámpara de trabajo · Herramientas y caja de herramientas · Cuña y pernos de nivelación · Manual de funcionamiento (en inglés) | · Indicador digital de 2 o 3 ejes · Protección de chuck · Protector de postes de herramientas · Protector trasero contra salpicaduras · Cambio rápido de postes de herramientas · Accesorios para rectificar |

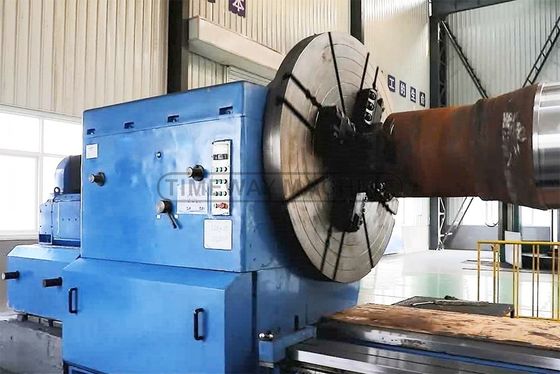

Caja de eje:
Para la máquina de torno, el husillo a través del agujero
Diámetro 85 mm, estructura de caja dividida, alta rigidez de contacto; El husillo que utiliza soporte delantero y trasero tipo soporte de dos puntos
La estructura mecánica, de modo que los grandes tornos radial de escape y eje ejecutivo, alta precisión de rotación.
y rectificación de precisión del engranaje, alta precisión, funcionamiento sin problemas, bajo ruido.
Diámetro 85 mm, estructura de caja dividida, alta rigidez de contacto; El husillo que utiliza soporte delantero y trasero tipo soporte de dos puntos
La estructura mecánica, de modo que los grandes tornos radial de escape y eje ejecutivo, alta precisión de rotación.
y rectificación de precisión del engranaje, alta precisión, funcionamiento sin problemas, bajo ruido.

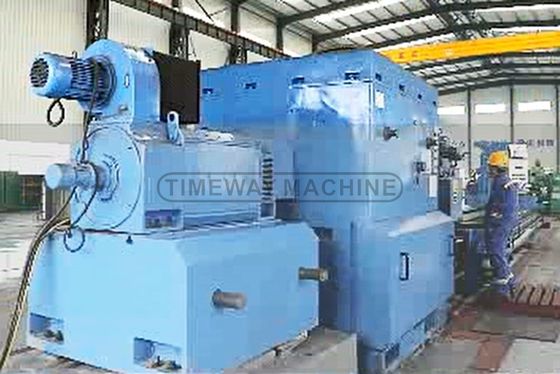

Motor principal de 75 kW de corriente continua:
Los tornos de trabajo pesado pueden ganar velocidad del husillo
0.8-160 rpm con transmisión sin escalones, la estructura de la transmisión principal es accionada por el motor principal de 75 KW de CC, gran par y fuerte fuerza de giro para el corte de trabajo pesado,la velocidad del husillo se ajusta mediante el ajuste de la presión y el magnetismo.
0.8-160 rpm con transmisión sin escalones, la estructura de la transmisión principal es accionada por el motor principal de 75 KW de CC, gran par y fuerte fuerza de giro para el corte de trabajo pesado,la velocidad del husillo se ajusta mediante el ajuste de la presión y el magnetismo.

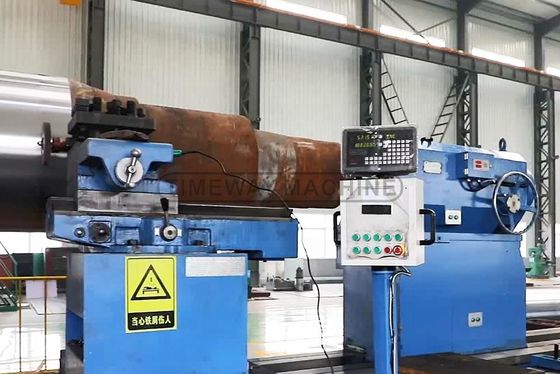

El transporte:
El sistema de alimentación del torno está conectado a la
conducir a través de la barra de luz, de modo que la alimentación está directamente relacionada con la velocidad del husillo, y la velocidad de alimentación conveniente para seleccionar.
Dos filas de bastidores de alta precisión están instalados en la parte delantera y trasera de los tornos de trabajo pesado gigantes, los bastidores delanteros impulsan el
La alimentación del carro para realizar hilos giratorios, y el soporte trasero impulsa el movimiento motorizado del enemigo.
conducir a través de la barra de luz, de modo que la alimentación está directamente relacionada con la velocidad del husillo, y la velocidad de alimentación conveniente para seleccionar.
Dos filas de bastidores de alta precisión están instalados en la parte delantera y trasera de los tornos de trabajo pesado gigantes, los bastidores delanteros impulsan el
La alimentación del carro para realizar hilos giratorios, y el soporte trasero impulsa el movimiento motorizado del enemigo.

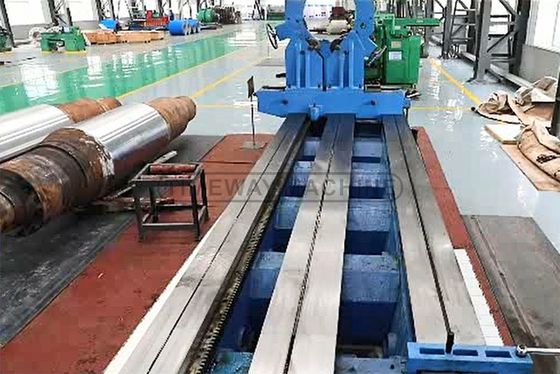

Tres rieles deslizantes:
La gran carga pesada adopta la estructura de tres rieles deslizantes, el ancho de la cama es de hasta 1600 mm, alta rigidez y fuerte antivibración para que la capacidad de carga sea de 40 toneladas.Los rieles de los tornos están endurecidos a media frecuencia (HRC68), y molienda por rectificación de rieles importados
Así que el trabajo pesado tiene una larga vida útil, alta rigidez y buena estabilidad.
Así que el trabajo pesado tiene una larga vida útil, alta rigidez y buena estabilidad.

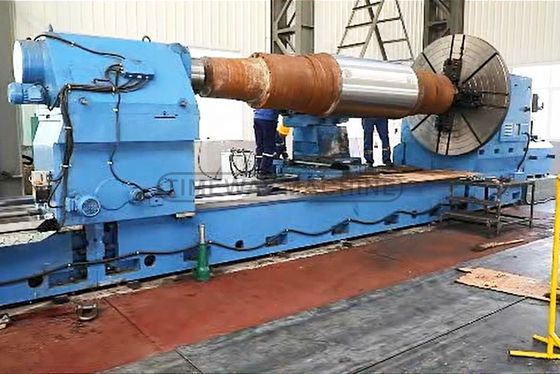

El ganado:
Alta rigidez y gran capacidad de carga.
Diámetro de la cola: 400 mm
Ángulo cónico en el centro: 75°
El desplazamiento efectivo de la cola: 300 mm.
Trazo transversal de movimiento de la cola: 15 mm
Diámetro de la cola: 400 mm
Ángulo cónico en el centro: 75°
El desplazamiento efectivo de la cola: 300 mm.
Trazo transversal de movimiento de la cola: 15 mm
Reposo constante y soporte de rodillos:
Los tornos gigantes están equipados con reposo constante, el soporte de rodillos es opcional para la elección del cliente.
Cabina eléctrica:
Diseño de alambre claro, marcas CE de los componentes eléctricos.
