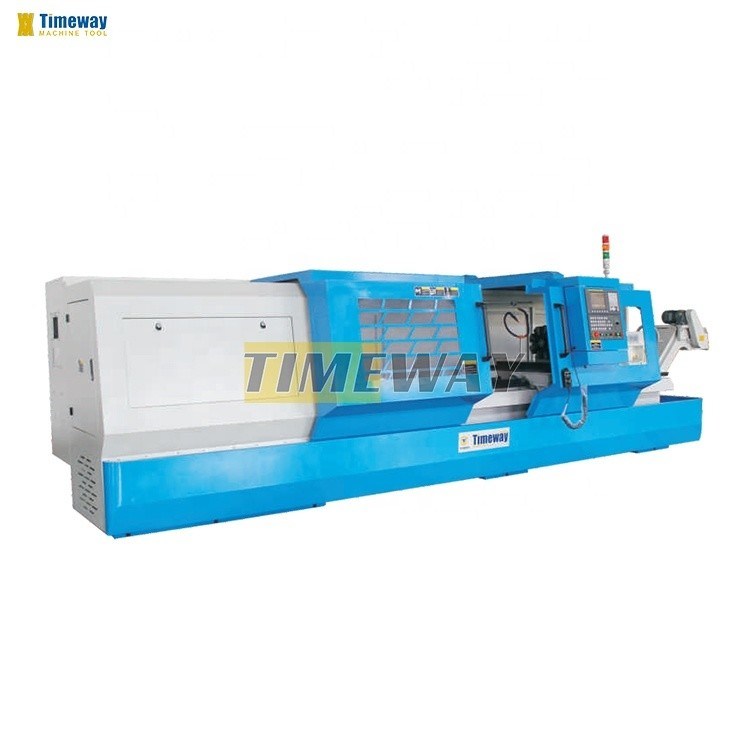

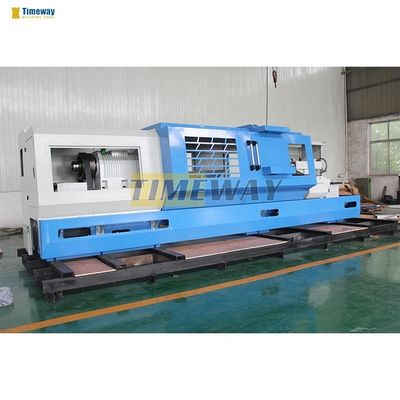

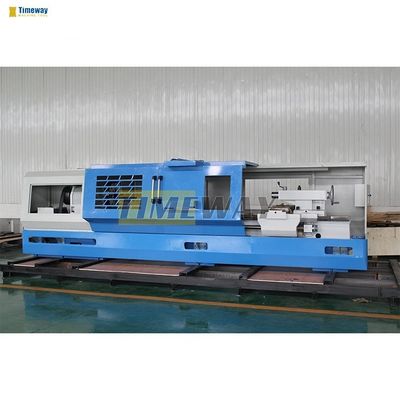

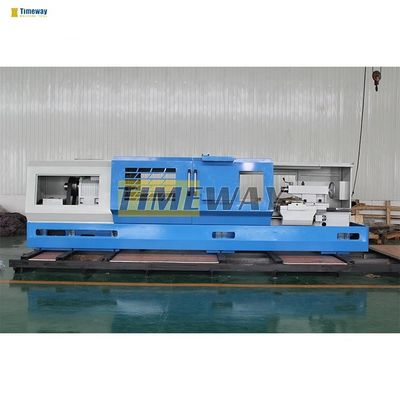

Máquina de torneado de torno CNC de 2 ejes horizontal de lecho plano para torneado de alta precisión
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMEWAY |
| Número de modelo: | CK-500; CK-660 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $28,999.00/sets 1-1 sets |
| Detalles de empaquetado: | caja de madera o caja de madera contrachapada, paleta |
| Capacidad de la fuente: | 800 juegos/juegos por año |
|
Información detallada |
|||
| El tipo: | En el plano horizontal | Duración máxima de la pieza de trabajo (mm): | 1500 |
|---|---|---|---|
| Estructura: | Torno de la cama plana | Capacidad de mecanizado: | Trabajo pesado |
| Max. Weight del objeto (kilogramos): | 3000 | Ancho de la cama (mm): | 390 milímetros |
| Potencia del motor del husillo ((kW): | 15 | No. de herraduras: | No casado |
| Número de ejes: | 2 | El número de unidades de la unidad de ensayo: | 365 milímetros |
| En caso de que el vehículo no cumpla las condiciones siguientes:: | En el caso de los vehículos de motor | Precisión de posicionamiento (mm): | ±0.001 |
| La capacidad de repetición (X/Y/Z) (mm): | ± 0008 | Dimensión ((L*W*H): | Para el uso en la fabricación de vehículos de motor |
| Válvula de tensión: | Las partidas de los componentes de las máquinas de ensayo | Sistema de control CNC: | Siemens 808d |
| Estaciones de postes de herramientas: | 4 | Peso (kg): | 2500 |
| Garantización: | 1 año | Puntos de venta clave: | Larga vida útil |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | El color: | Opción personalizada |
| En el caso de las máquinas de la categoría 84: | En el caso de las empresas de servicios de telecomunicaciones | Tipo de máquina: | Tornos horizontales de trabajo pesado |
| Velocidad del husillo (manual): | 45 a 1600 rpm | Escalones de husillo: | 3steps |
| Tipo de poste de herramienta: | V4 | Velocidad de alimentación rápida en el eje X: | 8 mm/min |
| Velocidad de alimentación rápida en el eje Z: | 12 mm/min | Es el día de la pluma.: | 75 mm |
| La suavidad: | Ra1,6um | Condición: | Nuevo |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 105 | Industrias aplicables: | Fabricación |
| Ubicación de la sala de exposición: | Canadá, Reino Unido, Estados Unidos, Francia, Alemania, Brasil, Perú, Pakistán, México, Rusia, Españ | Velocidad máxima del eje (rpm): | Las demás partidas |
| Duración máxima girada (mm): | 1500 | Tipo de comercialización: | Producto caliente 2021 |
| Componentes básicos: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef | ||
Descripción de producto
√ Sistema CNC de FANUC √ 3 mandíbulas √ puesto de herramientas eléctricas de 4 estaciones √ lámpara de trabajo √ Sistema de refrigeración √ Generador de pulso manual (MPG) √ lámpara piloto √ Bomba de lubricación automática √ Herramientas y caja de herramientas √ Cuña y tornillos de nivelación √ Manual de operación (en inglés) | _ /GSK/SIEMENS Sistema CNC - Es un chuck hidráulico. _ Aire acondicionado _ transportador de chips _ Configuración de herramientas |
Especificaciones | Unidad | CK-500 | CK-660 |
Max. Muévete por la cama. | En el caso de los | 500 | 660 |
Max. girar sobre el deslizamiento cruzado | En el caso de los | 290 | 430 |
Distancia entre centros | En el caso de los | 1000/1500/2000 | 1000/1500/2000 |
Duración máxima de giro | En el caso de los | 1000/1500/2000 | 1000/1500/2000 |
Noche de husillo | - | A2 a 8 | D10 |
El ancho del husillo | En el caso de los | 82 | 105 |
Tamaño de la botella | En el caso de los | 250 | 320 |
Transporte cruzado (X) | En el caso de los | 295 | 365 |
Viaje longitudinal (Z) | En el caso de los | 1000/1500/2000 | 1000/1500/2000 |
Velocidad de alimentación rápida en el eje X/Z | el número de unidades | ¿Qué es esto? | ¿Qué es esto? |
Equipo de alimentación mínimo del eje X/Z | En el caso de los | 0.001 | 0.001 |
Tamaño de la sección de la herramienta | - | V4 | V4 |
Diámetro de la pluma de la cola | En el caso de los | 25x25 | 25x25 |
Viajes de plumas de cola | En el caso de los | 150 | 150 |
Cuello de pluma | - | MT5 | MT5 |
Potencia del motor principal | El peso | 7.5 | 15 |
Peso de la máquina | En kg | 2100/2300/2600 | Se aplican las condiciones siguientes: |
¿ Qué pasa?

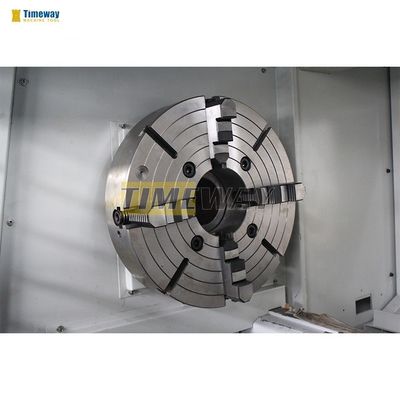

- 3 mandíbulas de mandíbula viene de serie para las piezas de sujeción autocentrada rápidamente
- Chock independiente de 4 mandíbulas y chock hidráulico opcionales
Torreta eléctrica de 4 estaciones:
- Adopta una torreta eléctrica de marca famosa, alta precisión de posicionamiento.
- Punto de cambio de herramientas rápido opcional
Sistema CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. para su elección.

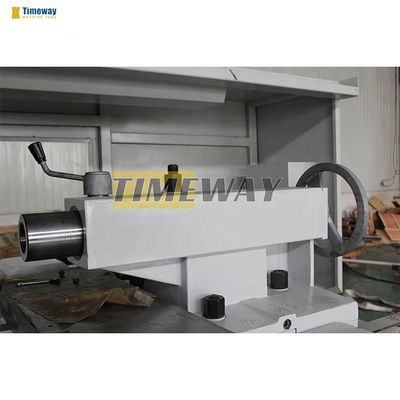

Mudanzas manuales de las colas:
Funcionamiento flexible y sencillo, para reducir la intensidad del trabajo y aumentar el placer de operación.
Cabinet eléctrico de la norma CE:
Diseño eléctrico claro y ordenado;
Adopción de componentes eléctricos con norma CE.
Puma de lubricación automática:
Lubricar automáticamente e intermitentemente cada rieles guía para extender la vida útil de la máquina.
Torreta vertical de cuatro estaciones:
Estándar
Torreta vertical de 6 estaciones:
No es obligatorio
Torreta horizontal de 6 estaciones:
No es obligatorio
Prueba - redondez y cilindricidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo:
La redondez es inferior a 0,01 mm.
La cilindricidad es inferior a 0,025/300 mm.
Prueba - verticalidad:
Precisión de giro de la superficie del extremo del disco, exactitud del ensayo:
La verticalidad es inferior a 0,02/300 mm.
Prueba de rugosidad:
Precisión de giro de la superficie externa de la barra, exactitud del ensayo: rugosidad: Ra1,6um
Prueba de giro de hilos:
Las fibras de trenzado cónico de giro fino (cónico: 1:16, anchura del hilo: 3,175 mm), después de pruebas con un dispositivo de medición especial, puede cumplir con un error acumulado de anchura de 0,015/25,4 mm.
Partes de ensayo completas:
Todos los tornos CNC deben realizar un proceso de corte final después de todas las inspecciones estándar de la máquina, mediante el corte de la superficie externa, pasos, superficie de arco, superficie cónica, etc.,para inspeccionar la estabilidad del sistema CNC y el rendimiento general de la máquina.
Interferómetro láser Renishaw:
Antes de la entrega, adopta el láser RENISHAW del Reino Unido para realizar pruebas de precisión dinámica y desplazamiento, por lo que la máquina tiene la alta precisión de posicionamiento y precisión de reposicionamiento.
