Velocidad del torno 3.15-315 21 Máquina de torno paralelo de trabajo pesado 2000mm para Torno Paralelo
Datos del producto:
| Lugar de origen: | Henan, China |
| Nombre de la marca: | TIMAC TIMEWAY |
| Número de modelo: | El año 2000 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 juego |
|---|---|
| Precio: | $80,000.00/sets 1-2 sets |
| Detalles de empaquetado: | caja de madera o caja de madera contrachapada |
| Capacidad de la fuente: | 50 juegos por mes. |
|
Información detallada |
|||
| Duración máxima de la pieza de trabajo (mm): | 3000 | Rango de velocidad del husillo (rpm): | 3.15 - 315 rpm |
|---|---|---|---|
| Capacidad de mecanizado: | Trabajo pesado | Ancho de la cama (mm): | 1100 |
| El tipo: | En el plano horizontal | Potencia del motor del husillo ((kW): | 30 |
| Válvula de tensión: | Como petición del cliente | Dimensión ((L*W*H): | Se trata de un sistema de control de la velocidad. |
| Peso (kg): | 15000 KG | Garantización: | 1 año |
| Puntos de venta clave: | Precio competitivo | Tipo de comercialización: | Producto ordinario |
| Informe de ensayo de la máquina: | Proveedor | Inspección de salida por vídeo: | Proveedor |
| Garantía de los componentes centrales: | 1 año | Max. Turning Diameter: | Las demás medidas |
| Diámetro de giro máximo de la barra: | 1650 mm | Peso máximo de la pieza de trabajo: | 16 o 20 toneladas |
| Velocidad del torno: | 3.15 a 315 (21); 3.5-291 (12) | Viajes en el eje X: | Las demás: |
| Viaje de la diapositiva superior: | 360m m | Diámetro de la manga de la cola: | Las demás: |
| Viaje de la manga del residuos de mezcla: | 300 mm | Tipo de guía: | Ancho de los rieles rectangulares de 1100 mm |
| Servicio postventa: | Apoyo en línea | Condición: | Nuevo |
| Las condiciones de las condiciones de ensayo se especifican en el anexo I.: | 100 | Industrias aplicables: | Talleres de reparación de maquinaria, plantas de fabricación |
| Ubicación de la sala de exposición: | Canadá, Turquía, Reino Unido, Estados Unidos, Italia, Francia, Alemania, Brasil, Perú, Rusia, Sudáfr | Componentes básicos: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de ef |
| Duración máxima girada (mm): | 2800 milímetros | Año: | 2020 |
| Puerto: | Puerto de China | ||
Descripción de producto

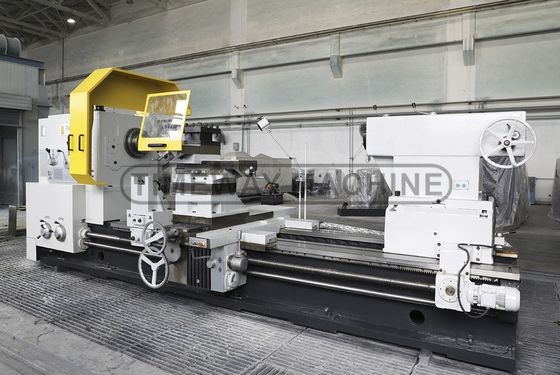

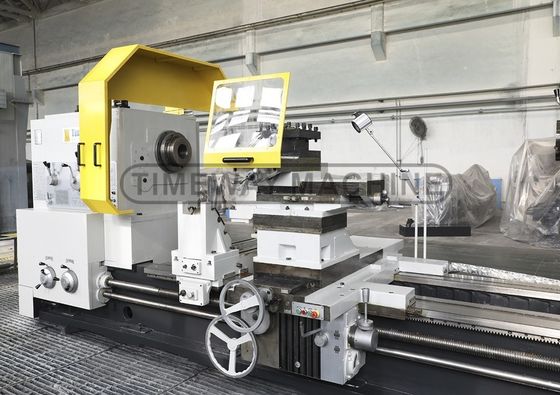

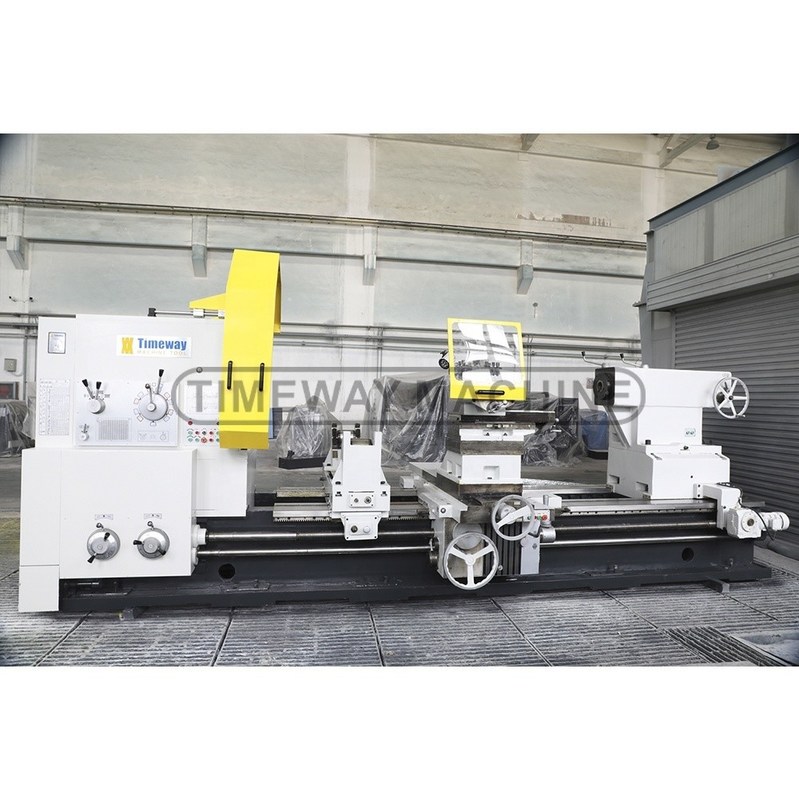

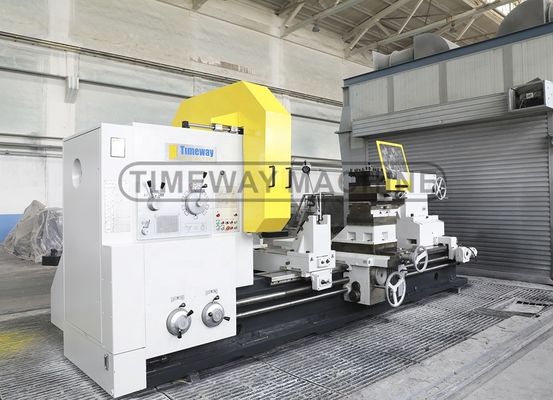

Máquina de tornos horizontales Máquina de tornos paralelos de trabajo pesado
* * * AL-1250
* * * * AL-1600
* * * * * AL-1800
* * * * * * AL-2000
Las máquinas paralelas de tornos de trabajo pesado son adecuadas para diversas operaciones de torneado, tales como el torneado de superficies cilíndricas externas e internas, caras terminales y el torneado de hilos métricos o de pulgadas,cuya longitud no exceda 0,05 mm,, ect.
El giro motorizado de las esguilas cónicas cortas podría hacerse por el deslizamiento superior de forma independiente, y el giro motorizado de las esguilas cónicas largas podría hacerse por el deslizamiento superior combinado con alimentación longitudinal.
Características:
1Estos tornos paralelos de trabajo pesado adoptan inducción rectangular de 1100 mm de ancho endurecido y tierra de lecho de guía, por lo que de excelente estabilidad,de alta rigidez y con un peso máximo de 16 toneladas entre los centros.
2El eje principal es de rodamientos de rodillos de precisión de tres puntos de estructura de apoyo, asegúrese de la alta precisión para la salida del torno paralelo.
3. Guías de silla con cinturón revestido de teflón, estructura giratoria de plumas para reducir al mínimo la fricción y la generación de calor.
Principales especificaciones técnicas:
| Especificación | Unidad | Las demás: | Las demás: | Las demás: | El año 2000 | ||
| Capacidad | Cuídate de la cama. | En el caso de los | 1250 | 1600 | 1800 | 2000 | |
| Voltear el vagón | En el caso de los | 900 | 1250 | 1280 | 1650 | ||
| Duración máxima de la pieza de trabajo | En el caso de los | 3000 ~ 20000 | |||||
| Duración máxima de giro | En el caso de los | 2800 ~ 19800 | |||||
| Distancia de la guía | En el caso de los | 1100 | |||||
| El eje | Código de la nariz del husillo | En el caso de los | A2 a 15 | ||||
| Esfíntel a través de la bola | En el caso de los | 100 | |||||
| Agujero del husillo más afilado | - | la métrica 140 | |||||
| Número de velocidades de giro hacia adelante | Las especies | 21 especies | |||||
| Número de velocidades de giro en marcha atrás | Las especies | 12 especies | |||||
| Velocidad del husillo | Adelante | r/min | 3.15 ~ 315 | ||||
| En el reverso | r/min | 3.5 ~ 291 | |||||
| Movimiento de alimentación | Número de alimentaciones por revolución (longitudinal/transversal) | Las especies | 56/56 especies | ||||
| Alimentación por revolución | En el sentido longitudinal | mm/r | 0.1 ~ 12 ((0.004" ~ 0.473) ") | ||||
| En el sentido transversal | mm/r | 0.05 ~ 6 ((0.002" ~ 0.236') | |||||
| Punto superior de las herramientas | mm/r | 0.025 ~ 3 ((0.001' ~ 0.118") | |||||
| Número y rango de hilo métrico | En el caso de los | 44; 1 ~ 120 mm | |||||
| Número y rango de hilos de pulgada | El TPI | 31; 28 ~ 1 / 4 " | |||||
| Número y rango de hilo del módulo | En el caso de los | 45;0.5 ~ 60 mm | |||||
| Número y rango de hilos de ancho diámetrico | DP | 38• 1/2 ~ 56DP | |||||
| Punto de herramientas | Distancia entre la línea central del husillo y el plano de reposo de la herramienta | En el caso de los | 53 | ||||
| Sección del bastón de la herramienta | En el caso de los | 50 | |||||
| Rango de oscilación del poste de la herramienta | ¿ Qué pasa? | ± 90° | |||||
| Max. desplazamiento del deslizamiento superior | En el caso de los | 380 | |||||
| Max. desplazamiento del deslizamiento transversal | En el caso de los | Las demás: | 85033" (en lo sucesivo, "33") | 850 | Se trata de un artículo de la Directiva 2000/29/CE. | ||
| El desplazamiento del poste de la herramienta por giro de la diapositiva de la diapositiva superior o transversal | En el caso de los | 0.05 ((0.002") | |||||
| Velocidad de viaje rápida | En el sentido longitudinal | Se aplican las siguientes medidas: | 3740 | ||||
| En el sentido transversal | Se aplican las siguientes medidas: | 1870 | |||||
| Deslizamiento superior | Se aplican las siguientes medidas: | 935 | |||||
| Las aves de corral | Diámetro de la pluma de la cola | En el caso de los | El artículo 6 se sustituye por el siguiente: | ||||
| Viajes de las plumas de cola | En el caso de los | 300 (((12") | |||||
| Agujero de pluma de caudal |
| Morse 6 | |||||
| Dimensión general de la máquina | Alturas | En el caso de los | 2120 | 2670 | 2770 | 2870 | |
| Ancho | En el caso de los | 2360 | |||||
| Peso máximo de la pieza | En kg | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | |||||
| Caja de husillo y transporte:
La nariz del husillo del torno paralelo es A2-15, estándar equipado con 4 mandíbulas de diámetro 1600mm.
La máquina de torno paralelo puede obtener 33 pasos de velocidad del eje a través de cambios de engranajes, asegurarse de que varios tipos de requisitos de procesamiento.

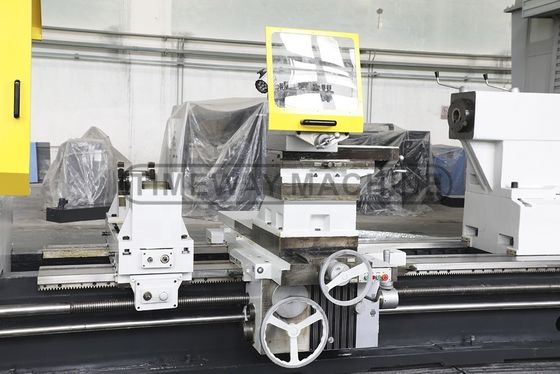

El carro del torno puede realizar el corte automático y la alimentación rápida en la dirección longitudinal, y terminar la alimentación mecánica para el poste de herramientas superior.
|
| Cabina eléctrica:

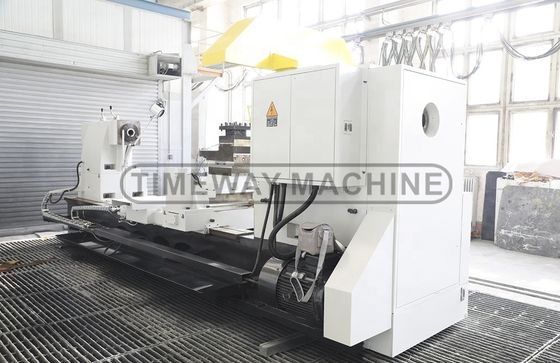

El gabinete eléctrico está instalado en la parte posterior del paralelo, es hermoso y conveniente de transportar.
El gabinete eléctrico es conforme con el estándar CE, todos los componentes eléctricos adoptan marca famosa, los clientes también eligen la marca que les gusta.
| |
| | Las partes de los vehículos de las categorías M1 y M2
El torneo paralelo estándar de trabajo pesado está equipado con material de rodadura eléctrico móvil, reduce la intensidad de trabajo de los operadores. |
| Descanso constante:
Como configuración estándar, el reposo constante cumple con el corte de barras finas y largas, para garantizar la precisión del mecanizado. | |
| | Apoyo para rodillos:
El soporte de rodillos se utiliza para cargar piezas pesadas y grandes, aumentar la capacidad de carga hasta 20 toneladas del torno paralelo. |
